Accessoires hydrauliques

Pour atteindre le meilleur niveau de fonctionnement et de performance, une installation moderne gère le chauffage en régulant. Afin d'obtenir les températures et débits théoriquement calculés, des accessoires hydrauliques traduisent l'intention théorique en résultat pratique.

Les chaudières biomasse et poêle-chaudière doivent aussi gérer la température de leur retour pour éviter la condensation foyère.

Pour cela, la gamme d'accessoires hydrauliques ESBE permet d'atteindre la meilleure performance, précision, fiabilité et longévité. Les articles présents sur cette page sont de stock chez Meralux. Le reste de la gamme ESBE est disponible rapidement.



VRG131 vanne 3 voies universelle

Cette vanne à 3 voies peut être utlisée manuellement ou motorisée.

La VRG131 convient pour le mélange, mais aussi pour la dérivation. Etanche, sa fuite interne est la plus faible du marché : moins de 0,05%. Ces vannes sont fabriquées en laiton haute performance permettant leur utilisation dans les installations de chauffage ou de refroidissement.

Pour une installation parfaitement soignée, la vanne peut être isolée avec la coque VRi100.

De stock

ART
ESBE11600900 VRG131 VANNE MEL 3V F3/4'' DN20 KVS 6.3
ESBE11601000 VRG131 VANNE MEL 3V F1'' DN25 KVS 6.3
ESBE11601200 VRG131 VANNE MEL 3V F1'' 1/4 DN32 KVS 16
ESBE11603400 VRG131 VANNE MEL 3V F1'' 1/2 DN40 KVS 25
ESBE11603600 VRG131 VANNE MEL 3V F2" DN50 KVS 40
ESBE16103800 ESBE VRI111 ISOLATION POUR VRG131 F3/4'' DN20
ESBE16103900 ESBE VRI111 ISOLATION POUR VRG131 F1'' DN25
ESBE16104000 ESBE VRI111 ISOLATION POUR VRG131 F1'' 1/4 DN32
ESBE16104100 ESBE VRI111 ISOLATION POUR VRG131 F1'' 1/2 DN40

VRB141 vanne bivalente : 3 entrées -> 1 sortie

Cette vanne fonctionne dans l'esprit d'une vanne à 3 voies : des entrées froides et chaudes sont mélangées en une sortie mitigée. La VRG141 dispose d'une entrée supplémentaire et a donc 3 entrées.

Dans son cycle de fonctionnement elle ouvrira d'abord l'entrée 1, puis elle mémange les 1 et 2. Ensuite, elle ferme la 1 pour fonctionner avec la 2 puis mélange l'entrée 2 avec la 3. Le cycle se termine uniquement en 3.

Pour la gestion d'une chaudière combinée au retour très froid d'un tampon solaire, par exemple, cette technique permet de prélever ce retour progressivement des parties chaudes : au dessus puis au milieu, et finalement dans la partie froide en bas du ballon. A puissance égale, cette technique permet d'augmenter le débit dans les premières minutes de fonctionnement : ce qui est recherché en cas de demande sanitaire.

De stock

ART
ESBE11660400 VRB141 VANNE 4 VOIES BI-ENERGIES F1'' DN25 KVS10
ESBE11660500 VRB141 VANNE 4 VOIES BI-ENERGIES F1'' 1/4 DN32 KVS16

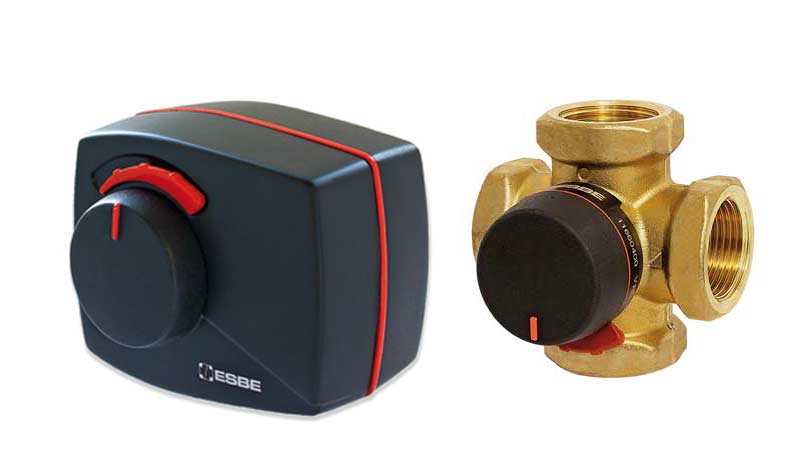

MOTEURS pour vannes mélangeuses

Plusieurs types de moteurs sont disponibles et compatibles avec toutes les vannes.

Selon l'utilisation hydraulique, le moteur devra agir en mélange ou en répartition. Il sera piloté par une régulation, un aquastat ou aura un système de gestion intégré.

ara661

Moteur mélangeur 3 points : pour tourner dans un sens ou dans l'autre. Ouverture en 120sec. Couple 6 Nm: convient pour des vannes de max 1''1/2.

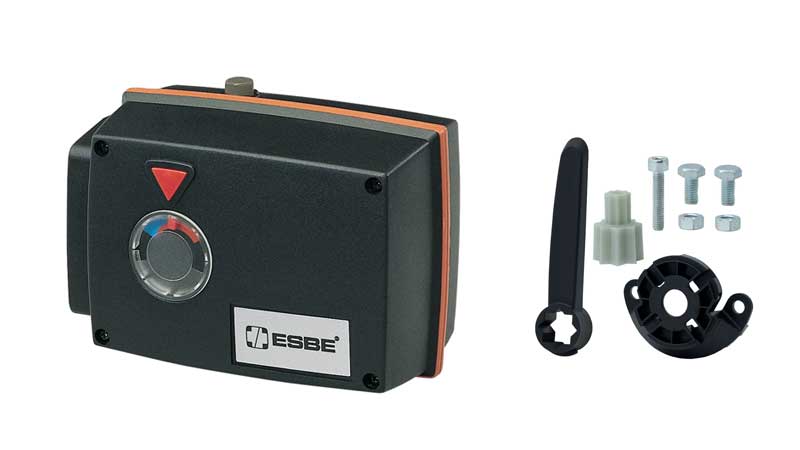

95-2

Moteur mélageur 3 points. Beaucoup de couple : 15 Nm. Convient aux vannes 1''1/2 et 2''. Ouverture en 120sec. Kit d'adaptation à prévoir pour VRG et VRB.

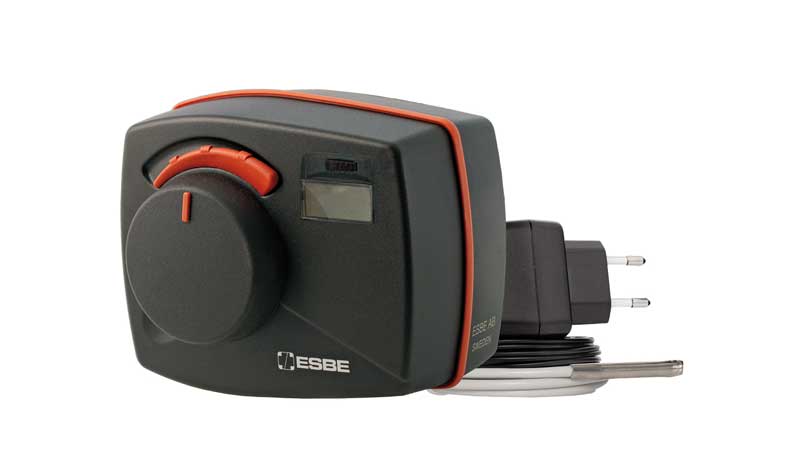

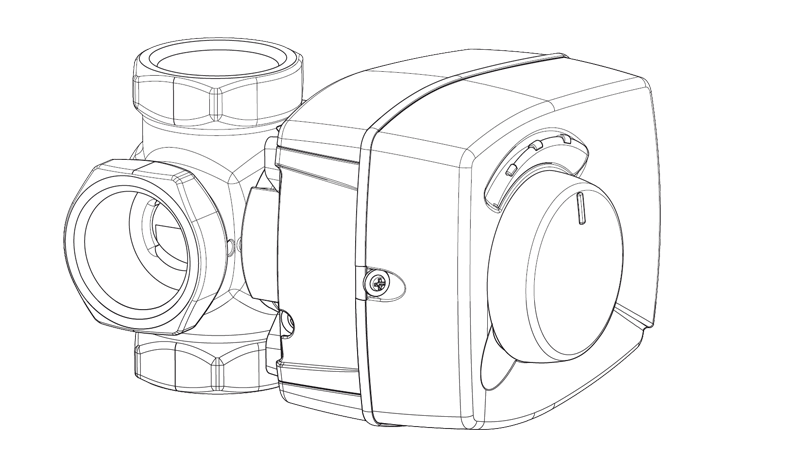

CRA111

Moteur mélangeur avec régulateur: t° fixe. Plage d'utilisation paramétrée par l'installateur. Via le bouton à l'avant, l'utilisateur choisi sa t° dans cette plage.

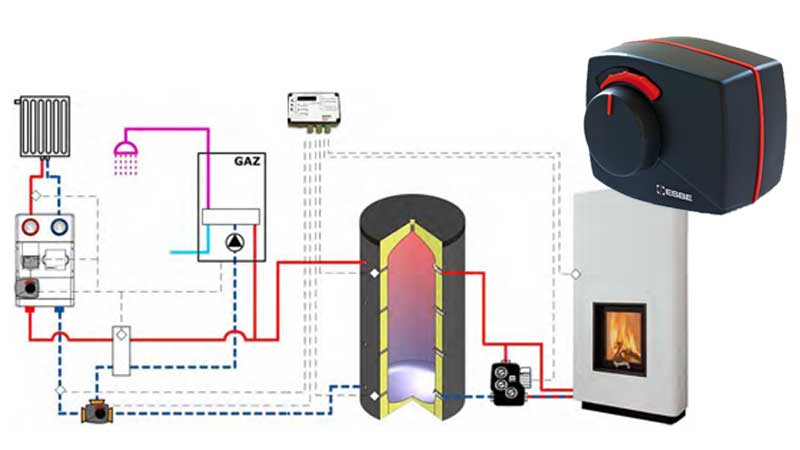

ARA645

Moteur 2 points pour passer d'une chaudière à une autre en 30 sec. Fin de course : pas de consommation une fois en place. Peut être géré par aquastat.

De stock

ART
ESBE12101300 ARA661 MOTEUR MEL 3POINTS 120S PR VRG VRB
ESBE12120800 ARA645 MOTEUR DERIV 2POINTS 30S PR VRG
ESBE12720100 CRA111 MOTEUR/REGUL T° FIXE 230V PR VRG VRB
ESBE12052000 ESBE 95-2 MOTEUR 3 POINTS 15Nm 120S
ESBE16053300 VRG801 KIT ADAPTATION MOTEUR 95-2 POUR VRG

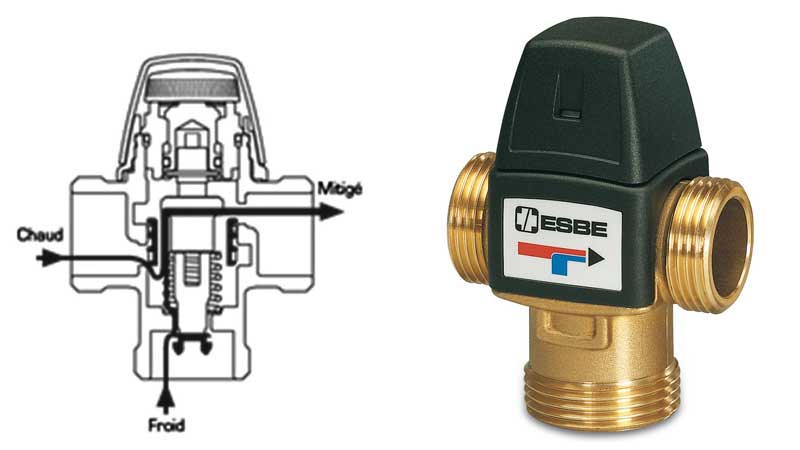

VTA322 mitigeur thermostatique ECS

Réglable de 35 à 60°, la vanne thermostatique VTA322 offre une capacité de débit élevée : KVS 15.

Grâce à un mitigeur thermostatique, la température de l'eau chaude est réglée et reste stable : pas de mauvaise surprise au contact d'eau trop chaude. Le VTA322 entraîne toujours une économie d'ECS.

Écoulement asymétrique et dispositif anti-brûlure : en cas de défaut du circuit d'eau froide, le circuit d'eau chaude se coupe automatiquement. Le VTA322 peut convenir en installation solaire. Cette vanne peut aussi mitiger le départ de petits circuits de chauffage par le sol (respecter limite de débit).

De stock

ART   KVS
ESBE31100600 VTA322 MIT THERMOST M3/4'' 35-60°C SOLAIRE 15

GROUPES HYDRAULIQUES

Nouveau standard en matière de groupe hydraulique, le groupe ESBE est compact et facile à placer sur son collecteur. Il a été conçu pour s’adapter à toutes les situaions de 0 à 30 kW (si delta T 10°).

Equipé d’une pompe modulante WILO 25-60 YONOS PARA en version RKA avec possibilité de réglage selon le type de circuit. Soit en pression variable pour des radiateurs ou en pression constante : pour plancher chauffant & ballon ECS. De plus, une position pour la purge de l’air.

Groupe complètement prémonté en 1'': avec deux vannes d'arrêt intégrant des thermomètres, un clapet anti-retour, une coque d'isolation très performante. L’avantage de ce groupe est sa qualité de finition ainsi que sa vanne progressive brevetée : même en modifiant le mélange, le débit reste constant.
Aussi disponible en 11/4'' avec pompe 25/7.5.

GDA111

Groupe direct en 1'' équipé d'un WILO 25-60 YONOS PARA en version RKA.
Pompe de rechange disponible:
GSP901

GRA111

Groupe mélangé en 1'' équipé d'une v3v avec moteur ARA661 et d'un WILO 25-60 YONOS PARA en version RKA.

GMA100

Collecteur pour 2 ou 3 groupes. Complet : avec de bonnes fixations murales et raccords.

GMA200

Collecteur avec séparateur hydraulique à effet casse pression. Pour 2 ou 3 groupes. Avec fixations murales.

De stock

ART
ESBE61000100 GDA111 GROUPE DIRECT DN25 + WILO YONOS 25-6
ESBE61040100 GRA111 GROUPE MEL V3V MOTOR DN25 + WILO YONOS 26-6
ESBE67000100 GSP901 POMPE YONOS PARA 25/6 RKA POUR GDA GRA
ESBE66000100 GMA121 COLLECTEURS 2 MODULES
ESBE66000200 GMA131 COLLECTEURS 3 MODULES
ESBE66000300 GMA221 COLLECTEURS 2 MOD AVEC SEPARATEUR HYDRO
ESBE66000400 GMA231 COLLECTEURS 3 MOD AVEC SEPARATEUR HYDRO

Accessoires pour chaudières à combustible solide

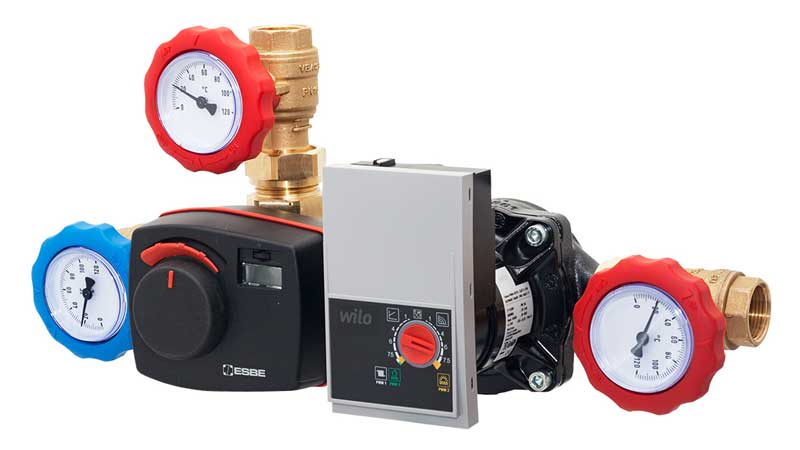

SFK130 kit de charge avec t° régulée

Cet ensemble est conçu pour protéger la chaudière contre des températures de retour trop basses : pour éviter la condensation foyère et ses dégâts...

La vanne 3 voies motorisée peut être gérée par la régulation de la chaudière et ainsi maintien une t° de retour présise et variable : pour maintenir un bon delta T. L'avantage de ce système, avec une bonne régulation, est qu'après la combustion, quand le tampon devient moins chaud que la chaudière, la vanne peut être ouverte et la pompe peut décharger de l'énergie vers le tampon / installation. Raccords en 1'', débit 3200 lit/h : max 30 kW.



SFK140 kit de charge avec t° fixe

Cet ensemble est conçu pour protéger la chaudière contre des températures de retour trop basses : pour éviter la condensation foyère et ses dégâts...

Le moteur de la vanne 3 voies intègre une régulation et une sonde de t°. La température de retour est réglable via le bouton et est affichée sur le display. L'installateur peut limiter la plage de réglage de l'utilisateur : afin d'éviter une erreur de réglage.

Raccords en 1'', débit 3200 lit/h : max 30 kW.

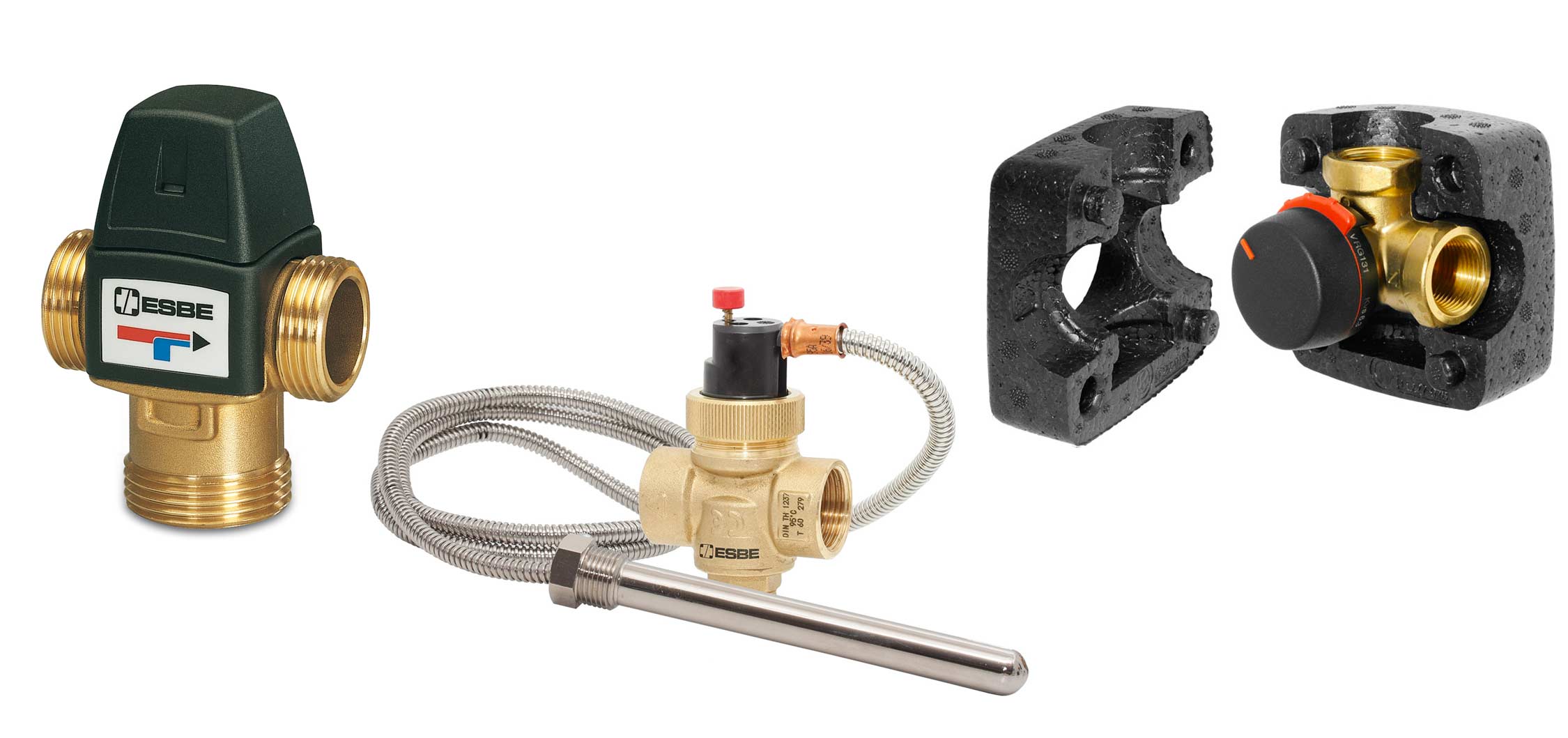

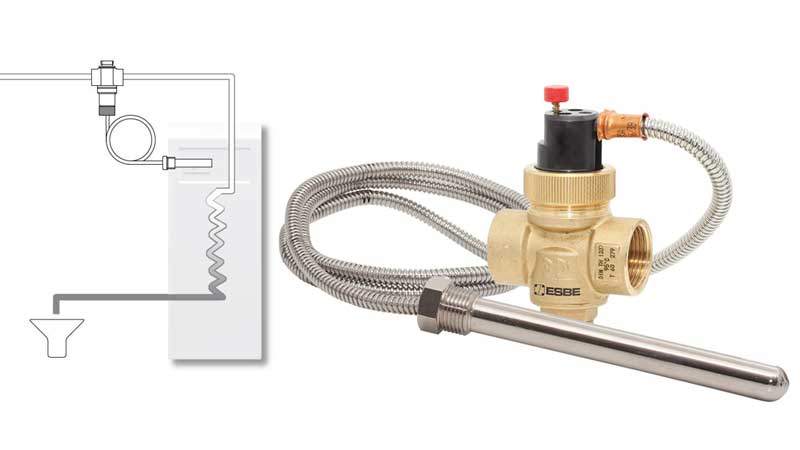

VST212 soupape de décharge thermique

La soupape VST 212 est un organe de sécurité qui empêche l’excès de température dans les chaudières à combustible solide. Cette soupape est raccordée à une arrivée d’eau de ville sous pression. Si la sonde du doigt de gant placée dans la chaudière détecte une température hydraulique excessive : soit 95°, la soupape s’ouvre pour laisser l’eau circuler dans le serpentin de décharge thermique de la chaudière et être ensuite évacuée à l’égoût. Une fois la t° chaudière redescendue sous les 95°, la vanne se referme.
Raccords 3/4F. Doigt de gant 1/2M 15cm. Max 50 kW.

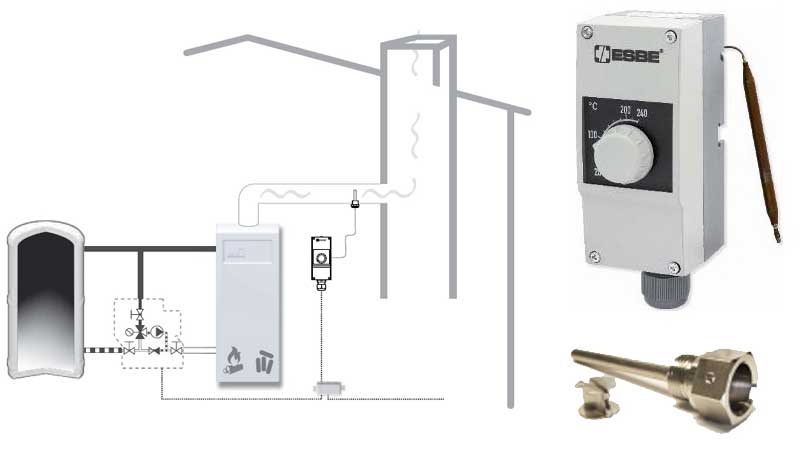

CTF150 thermostat de fumée

Le thermostat de gaz de fumée CTF150 est composé d'une sonde de température connectée à une unité de commutation. Ceci peut gérer le démarrage et l’arrêt d’une pompe de recyclage sur une chaudière ou un poêle hydro dépourvu de cette gestion.

La sonde de température peut être montée directement sur l'extérieur de la canalisation de gaz de fumée, ou à l'intérieur en utilisant le doigt de gant CTF851.

Contact réglable de 20 à 240°, 230V. T° max 500°.

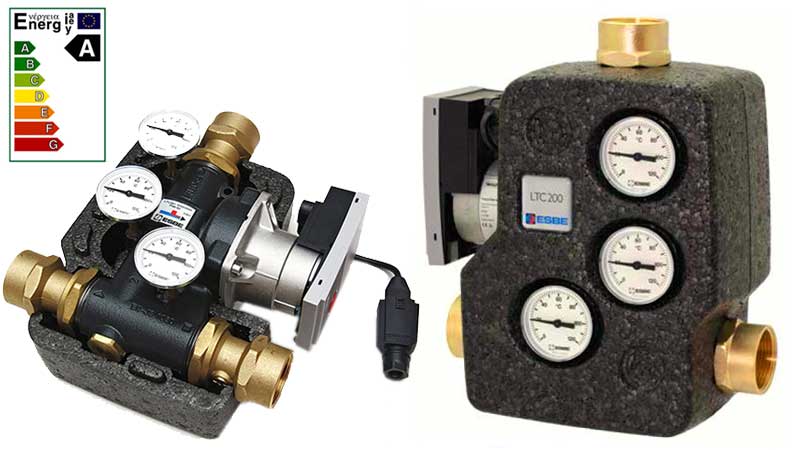

LTC261 kit de recyclage

L'unité de charge est conçue pour protéger la chaudière contre des températures de retour trop basses. Le maintien d'une température de retour adaptée et stable contribue à éviter la condensation foyère et ses dégâts...

Une cartouche thermostatique mélange le départ chaudière avec le retour installation pour mitiger le retour chaudière : avec +/-5° par rapport à la t° renseignée. Cette cartouche, par exemple 60°, commence à s’ouvrir à 55°, mitige entre 55° et 65° puis est 100% ouverte au delà de 65°.

Raccords en 1''1/4 pour un max de 30 kW. En fonction de l’installation, la cartouche peut être remplacée pour changer la t° retour désirée. Laisser libre l’accès sous le kit pour savoir démonter cette cartouche.

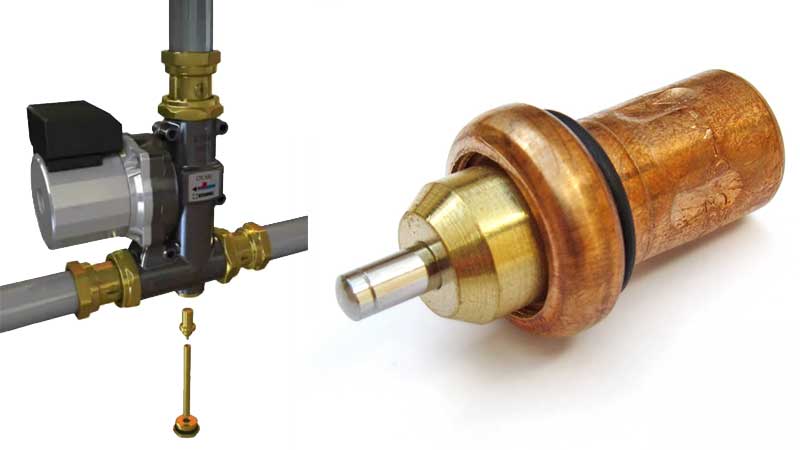

VTC951 cartouche thermostatique

La cartouche VTC951 en pièce de rechange : pour le kit de recyclage LTC261.
La t° renseignée est la t° moyenne d'ouverture : avec un écart de +/- 5°.

Plage d'ouverture d'une cartouche 55° : de 50° à 60°
Plage d'ouverture d'une cartouche 60° : de 55° à 65°.

En cas de doute : opter pour une cartouche 60°.

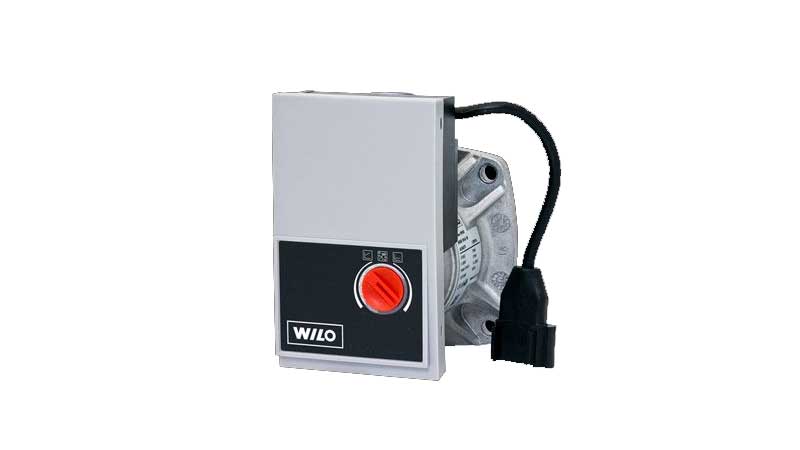

LTC926 pompe pour kit recyclage

La pompe LTC926 en pièce de rechange : pour le kit de recyclage LTC261.

Pompe WILO 25-60 YONOS PARA en version RKA.


De stock

ART
ESBE55021300 SFK130 KIT DE CHARGE V3V MOTEUR MELANGEUR
ESBE55021500 SFK140 KIT DE CHARGE V3V MOTEUR REGULATEUR
ESBE36027000 VST112 SOUPAPE DECHARGE THERMIQUE - DOIGT 15CM 1/2
ESBE56020100 CTF150 THERMOSTAT FUMEES 500°C 230V
ESBE56020200 CTF851 DOIGT DE GANT G3/4 POUR CTF150
ESBE55004500 LTC261 KIT RECYCLAGE CPLT 60° F1'' 1/4 30KW ECOPOMPE
ESBE57020200 VTC951 CARTOUCHE 55°C POUR LTC261
ESBE57020300 VTC951 CARTOUCHE 60°C POUR LTC261
ESBE57061100 LTC926 POMPE YONOS PARA 6 RKA POUR LTC261
