Flexible isolé : chauffage et sanitaire

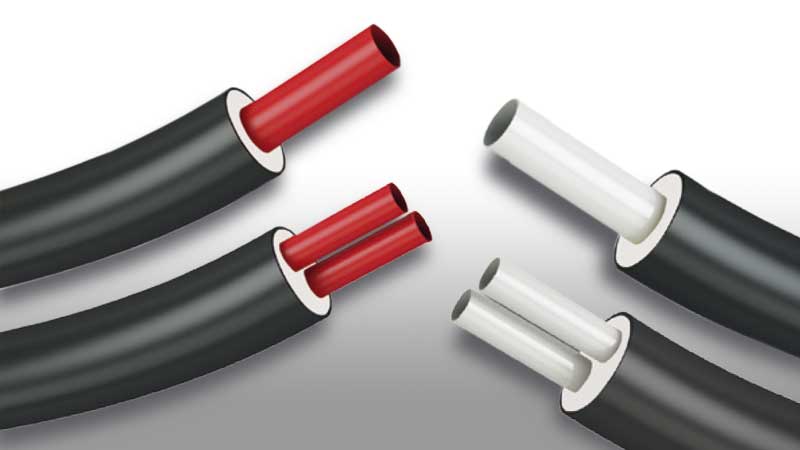

Le système de tubes pré-isolés ISOFLEX, conforme à la norme EN 15632-1 / 2, est composé d'une conduite principale PE-Xa avec barrière anti oxygène (EVOH), isolée thermiquement avec de la mousse de polyuréthane flexible PUR sans CFC. Le est tout recouvert d'une gaine extérieure en polyéthylène PE-LD.

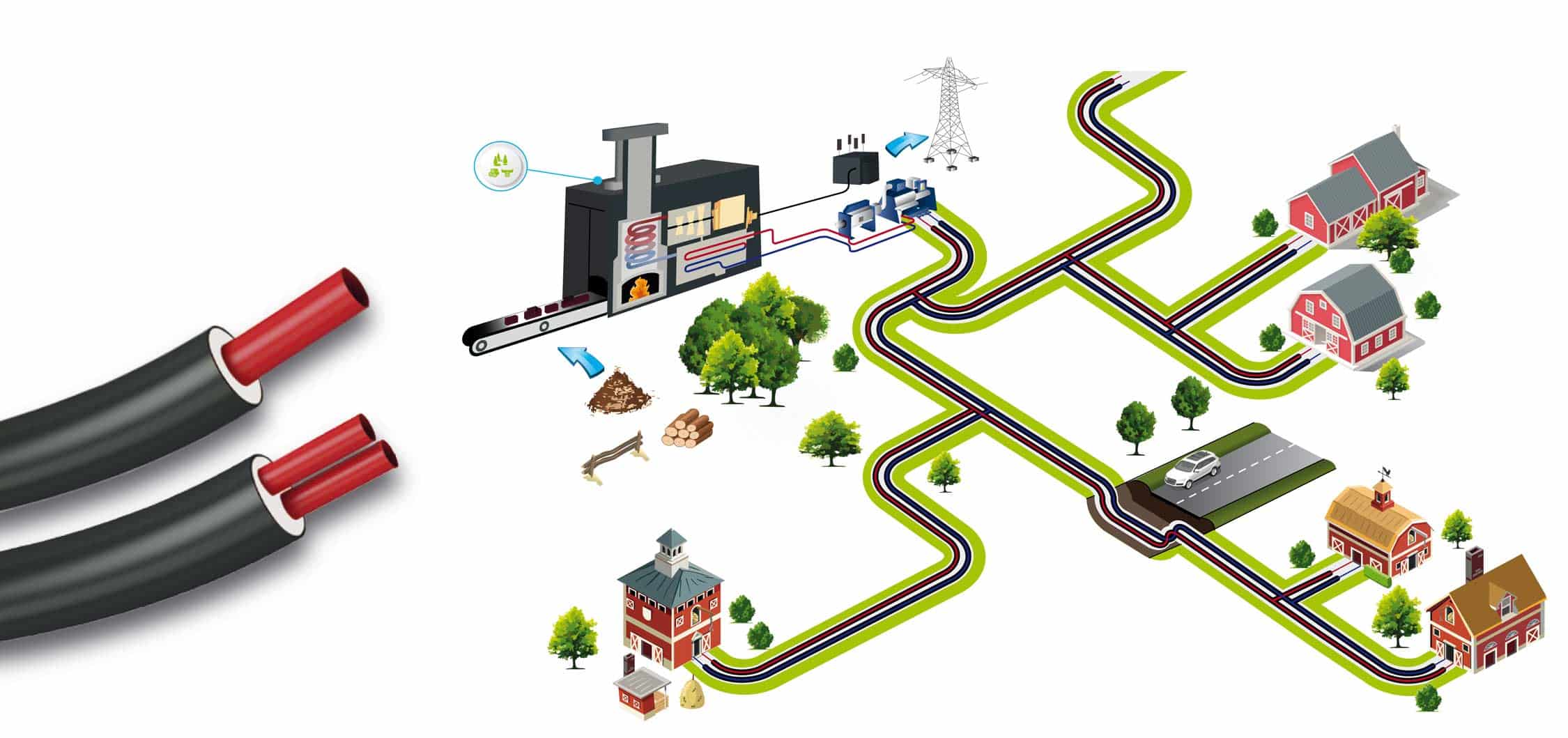

Le système de tuyauterie pré-isolé ISOFLEX convient au transport de nombreux types de fluides, offre une protection totale contre la corrosion, est emballé dans des rouleaux sur mesure et faciles à dérouler. Grâce à son poids limité et sa grande flexibilité, l'installation est rapide et facile même en présence d'obstacles.

L'isolation est très performante et les pertes minimes : 0,023 W/mk.

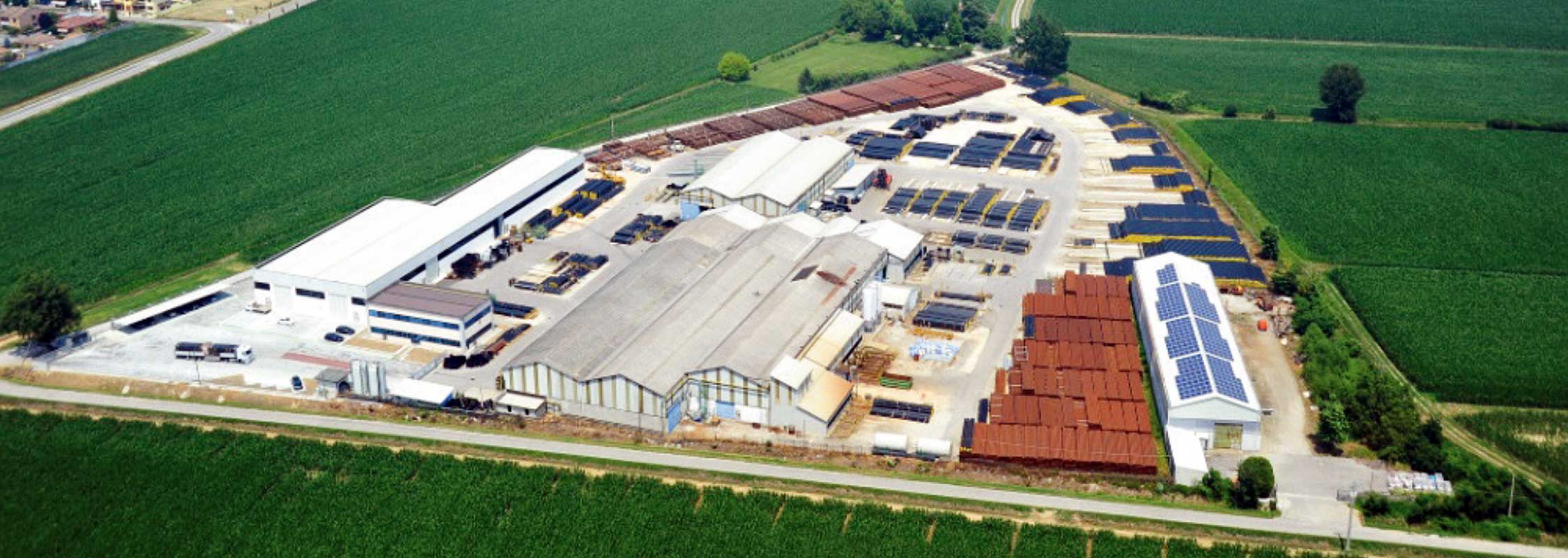

USINE expérimentée

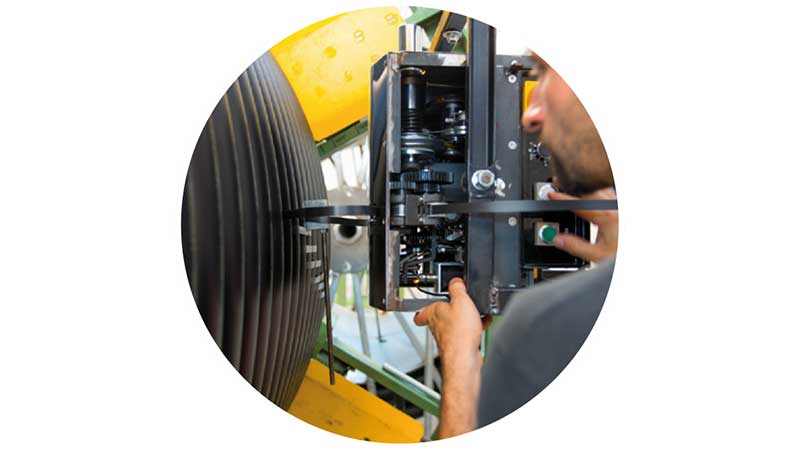

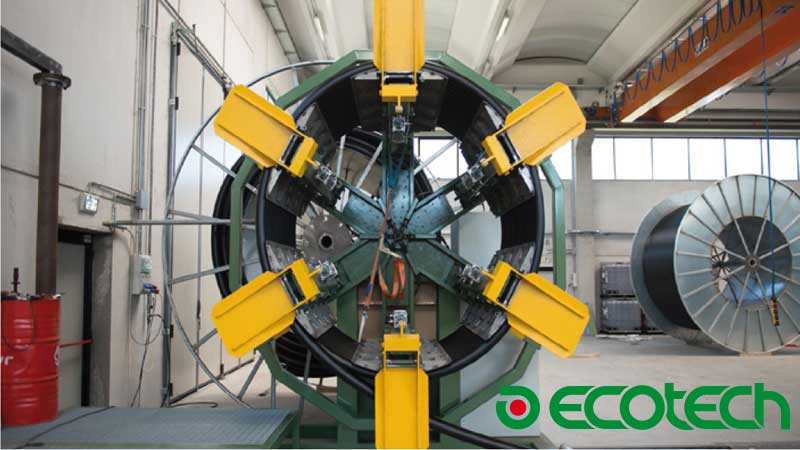

ISOFLEX est produit par ECOTECH : une usine de 50.000 m² avec plus de 40 ans d'expérience dans la production de tubes pré-isolés.

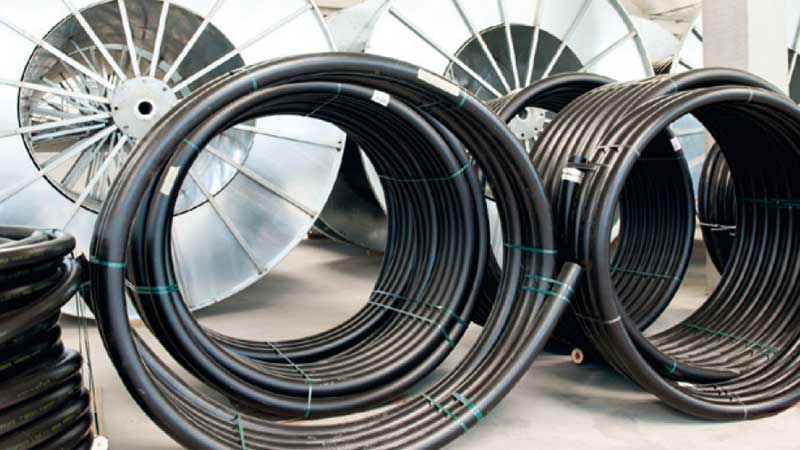

Sur mesure

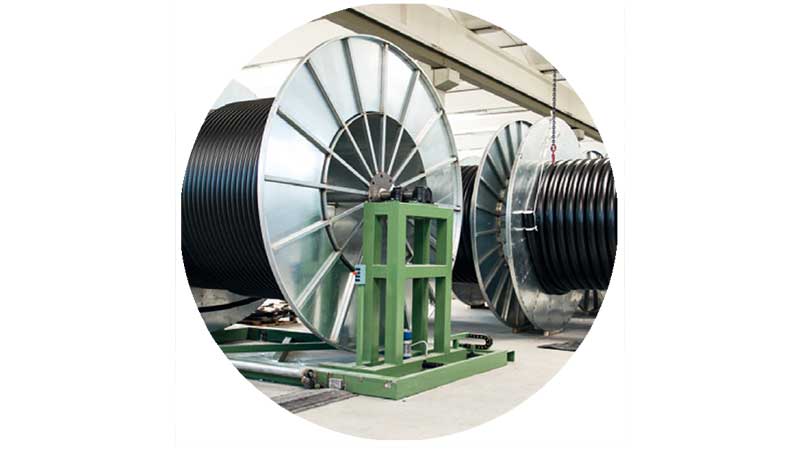

Production aux normes EN 15632-1 / -2. Rouleaux sur mesure, même en grande longueur d'une seule pièce sans système de compensation pour la dilatation.

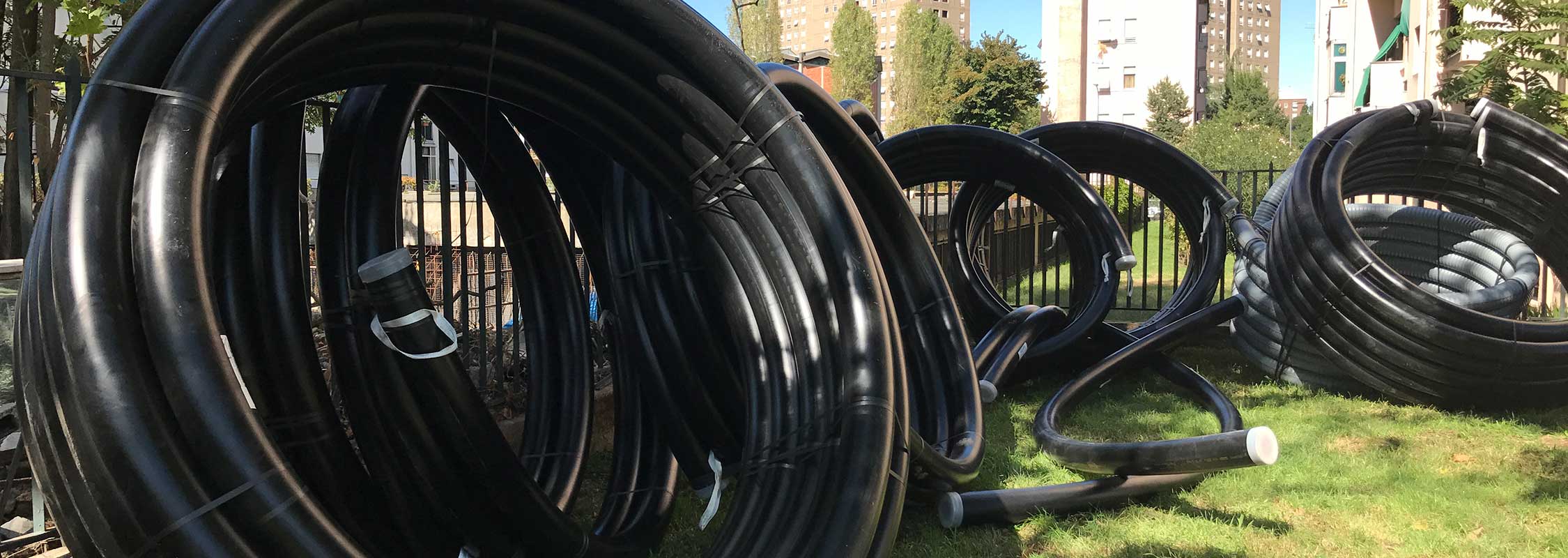

Flexible

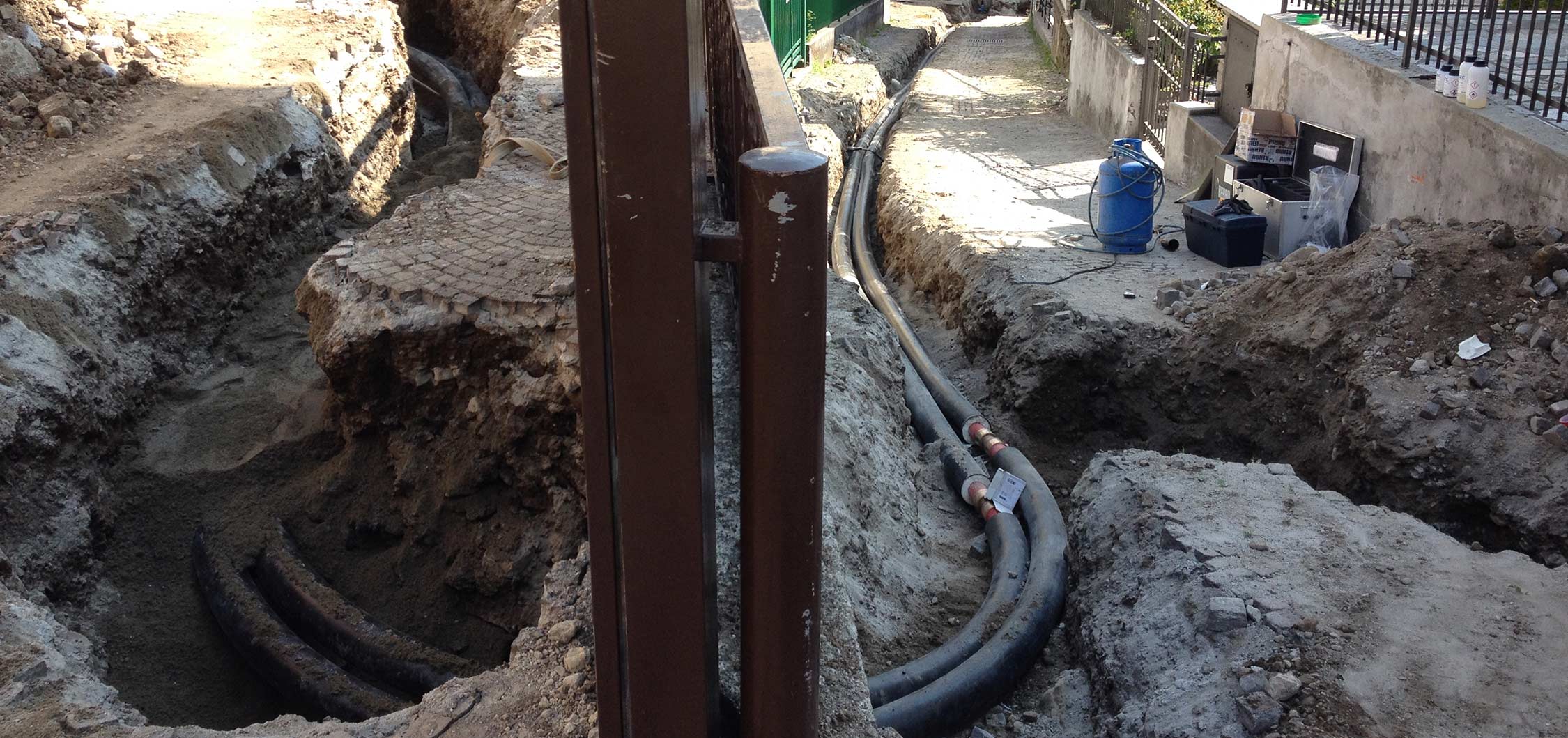

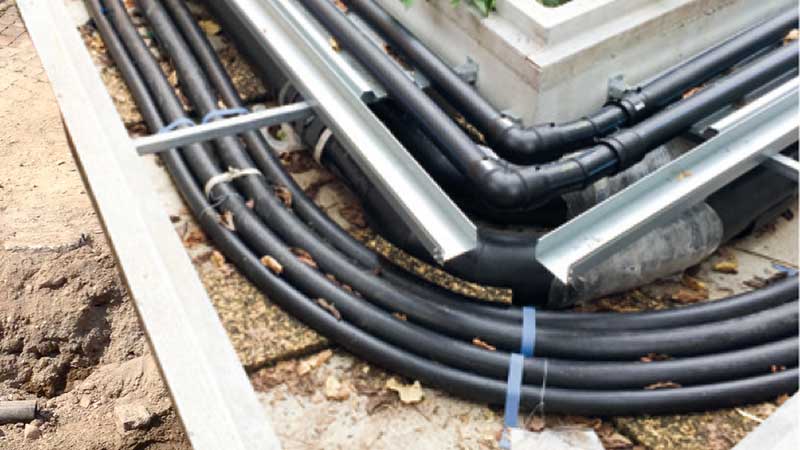

Grâce à son poids limité ainsi que sa grande flexibilité, l'installation est rapide et facile : même en présence d'obstacles ou de courbes.

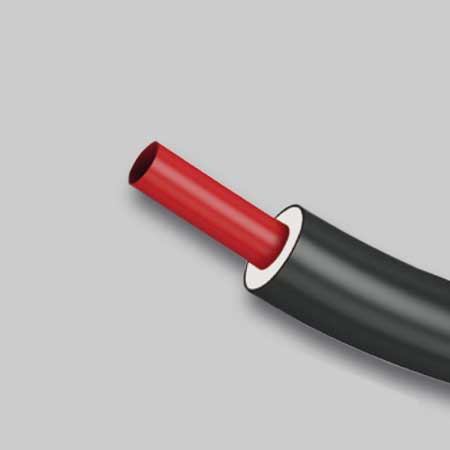

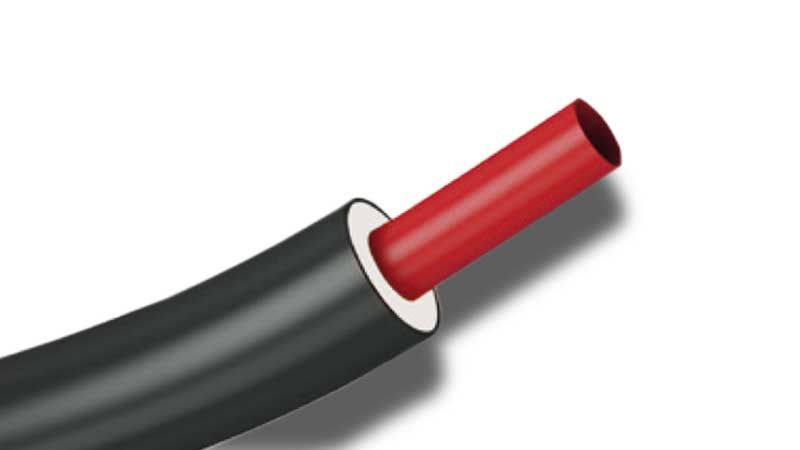

PE-Xa chauffage

Le tube intérieur est en polyéthylène réticulé haute pression PE-Xa (DIN 16892). Ce tuyau rouge 6 BAR pour chauffage et réfrigération a une barrière anti-oxygène. Produit premium fabriqué par une grande marque internationale.

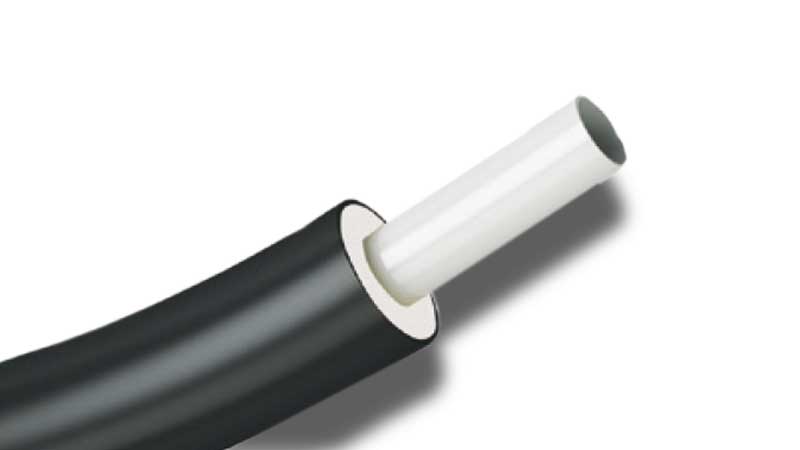

PE-Xa sanitaire

Le tube ISOFLEX 10 BAR est utilisé pour le transport de l'eau potable. Avec une paroi plus épaisse pour supporter des pressions de service plus élevées. Avec traitement thermique spécial pour garantir la qualité de l'eau potable.

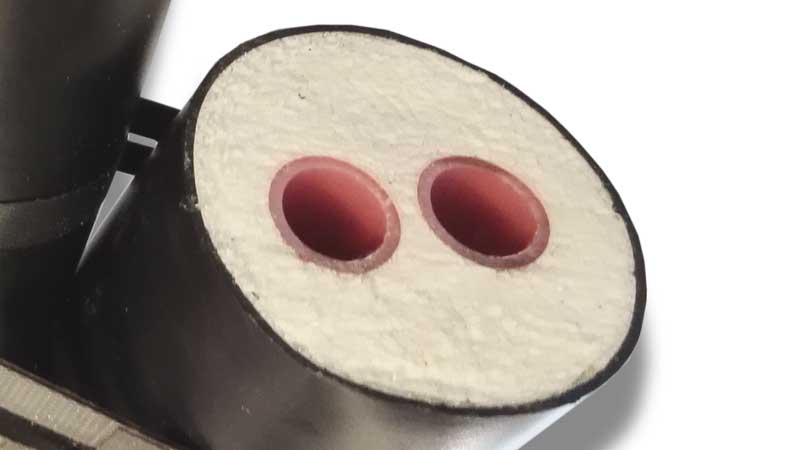

Mousse PU

Isolation en mousse de polyuréthane. Conductivité thermique performante ≤0,023 W/mk (selon norme EN 253). Coefficient de perméabilité à la vapeur d'eau élevé : il n'y aura pas d'infiltration d'humidité pendant le fonctionnement.

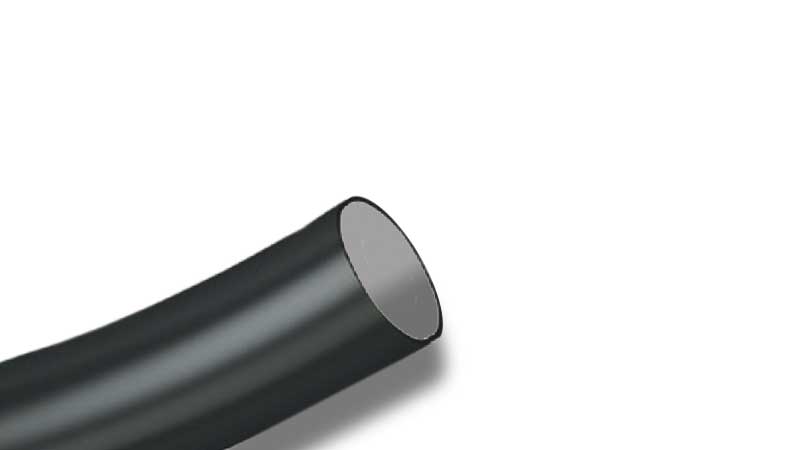

Gaine extérieure

Les tubes ISOFLEX ont un revêtement extérieur protégé en PE-LD : polyéthylène basse densité. Cette gaine est absolument étanche. Elle offre un bon compromis entre flexibilité et résistance mécanique.

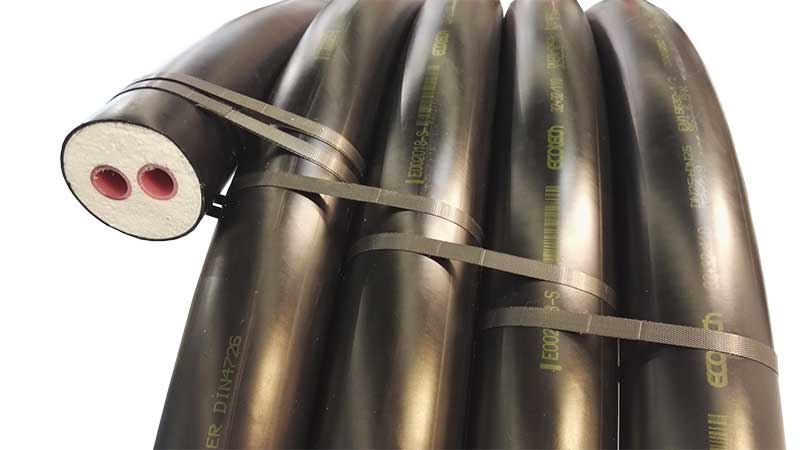

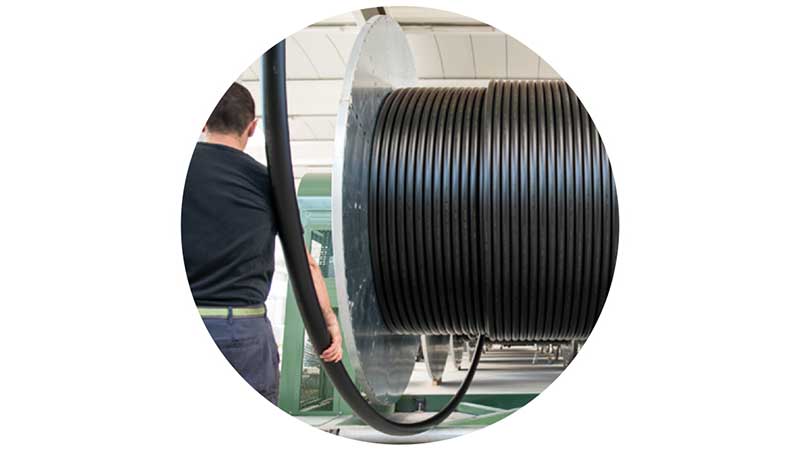

Facile à dérouler

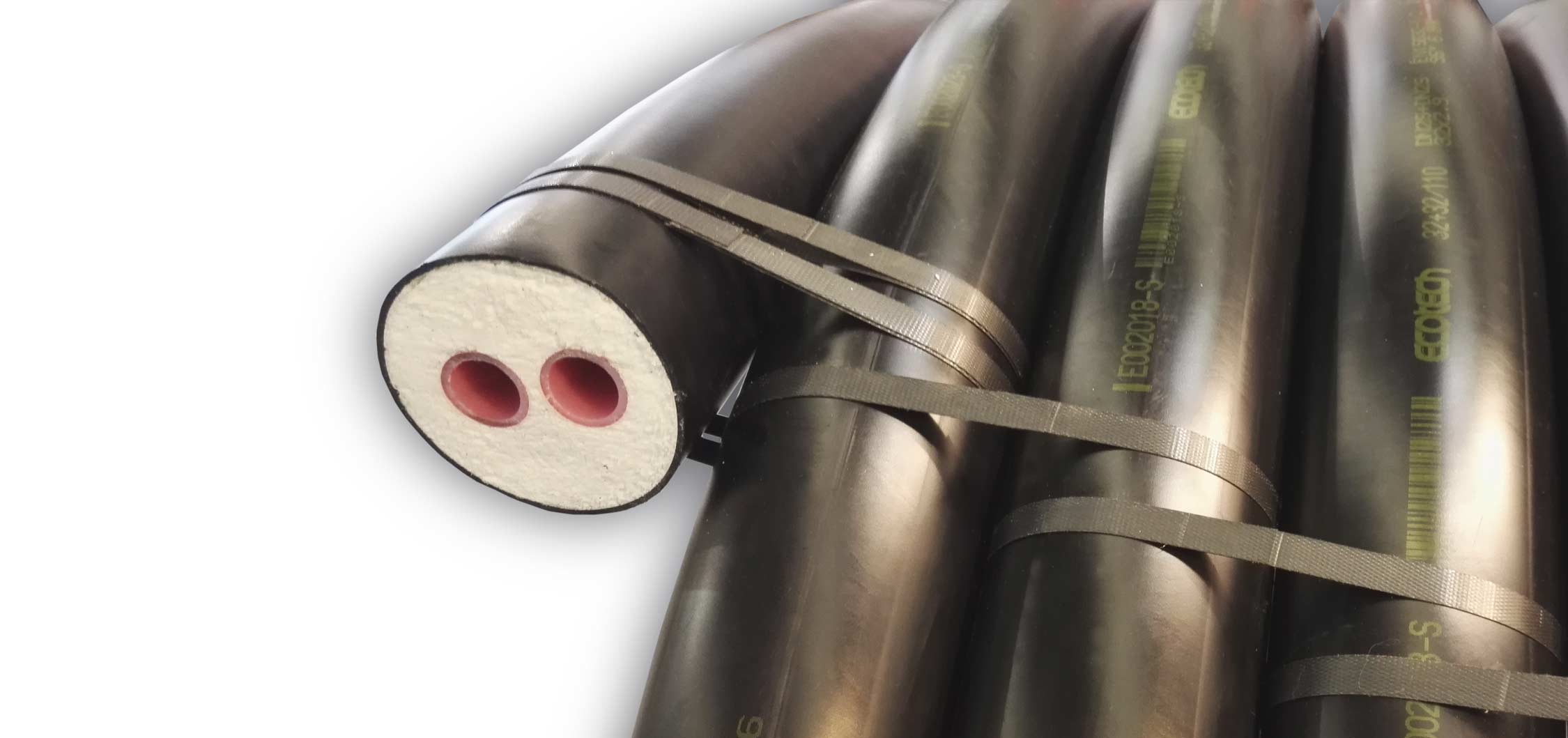

Grâce à un ingénieux système de cerclages, le rouleau peut être déroulé au fur et à mesure de sa mise en place.

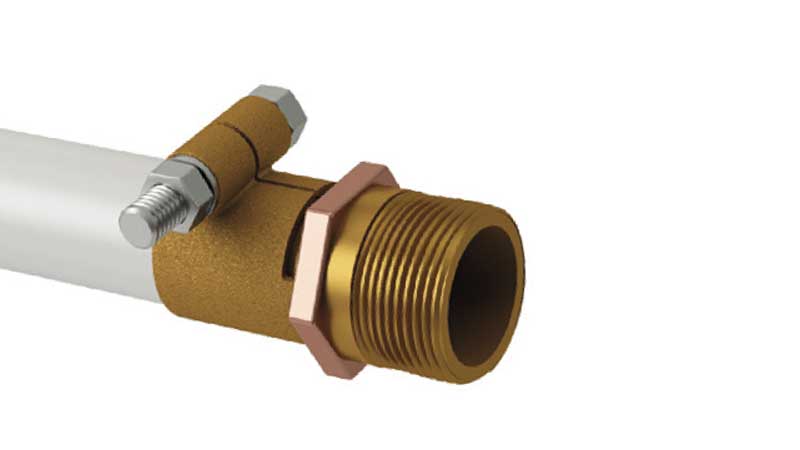

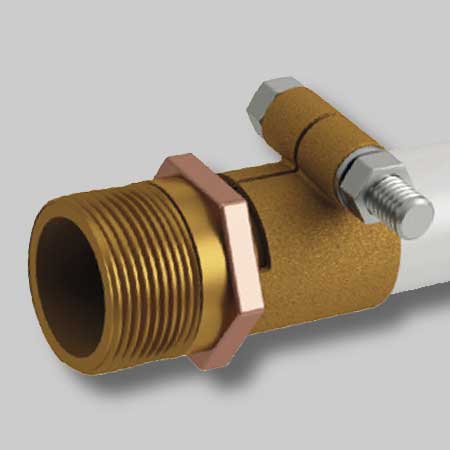

Raccord mécanique

Les raccords mécaniques peuvent être serrés ou élargis. Disponibles en 2 versions pour s'adapter aux 2 épaisseurs de tuyaux : chauffage ou sanitaire.

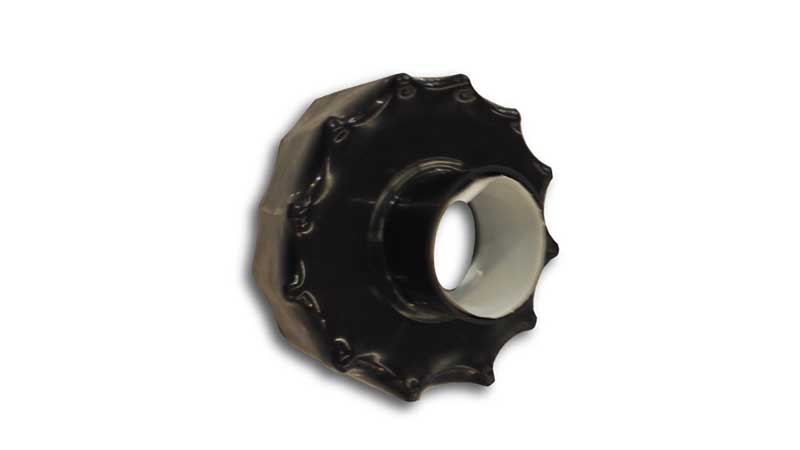

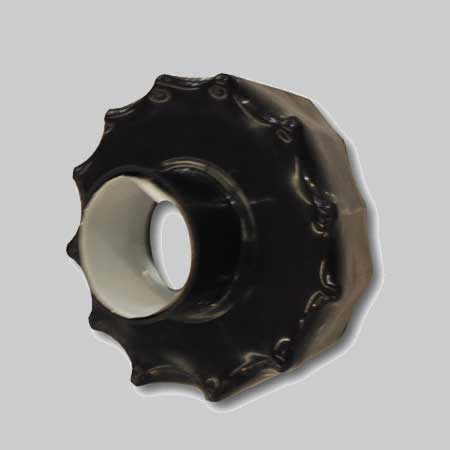

Finition étanche

Les capuchons de finition sont thermo-rétractables. Une fois chauffés ils deviennent parfaitement étanches. En 2 versions : pour flexible Uno ou Duo.





ISOFLEX UNO CHAUFFAGE 6 bar


Tuyau /gaine
Ø ext mm
Ø int
DN mm
Ø int
''
Rayon
courbure m
Long max*
m
Art
25/75 20 3/4 0.80 530 11025
32/75 25 1 0.80 530 11032
40/90 32 11/4 0.80 380 11040
50/110 40 11/2 0.85 260 11050
63/125 50 2 0.90 155 11063
75/140 65 21/2 1.00 105 11075
90/160 80 3 1.00 90 11090
110/160 100 4 1.2 90 11110
* longueur max si rlx Ø 0.8m

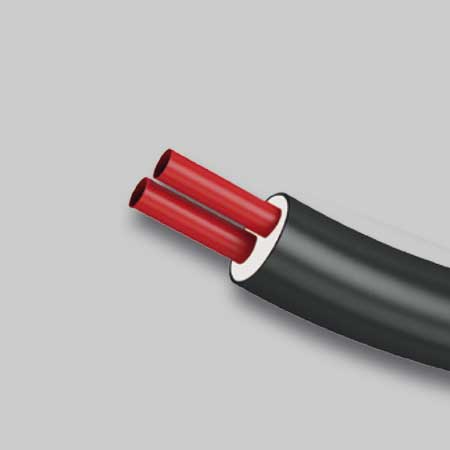

ISOFLEX DUO CHAUFFAGE 6 bar


Tuyau /gaine
Ø ext mm
Ø int
DN mm
Ø int
''
Rayon
courbe m
Long max*
m
Art
25+25/90 20 3/4 0.80 380 12025
32+32/110 25 1 0.85 260 12032
40+40/125 32 11/4 0.90 155 12040
50+50/160 40 11/2 1.00 90 12050
63+63/180 50 2 1.20 80 12063

* longueur max si rlx Ø 0.8m


Raccords : pour Isoflex chauffage


Raccord Tuyau
Ø ext mm
Epaisseur
tuyau mm
Filet
Ø ext ''
Art
25x2,3 25 2,3 3/4 21025
32x2,9 32 2,9 1 21032
40x3,7 40 3,7 11/4 21040
50x4,6 50 4,6 11/2 21050
63x5,8 63 5,8 2 21063
75x6,9 75 6,9 21/2 21075
90x8,2 90 8,2 3 21090
110x10 110 10 4 21110



THERMOCAP : capuchon thermo rétractable


Gaine extérieure
Ø ext mm
Thermocap UNO
Art
Thermocap DUO
Art
75 ISOFLEX61075 -
90 ISOFLEX61090 ISOFLEX62090
110 ISOFLEX61110 ISOFLEX62110
125 ISOFLEX61125 ISOFLEX62125
140 ISOFLEX61140 ISOFLEX62140
160 ISOFLEX61160 ISOFLEX62160
180 ISOFLEX61180 ISOFLEX62180

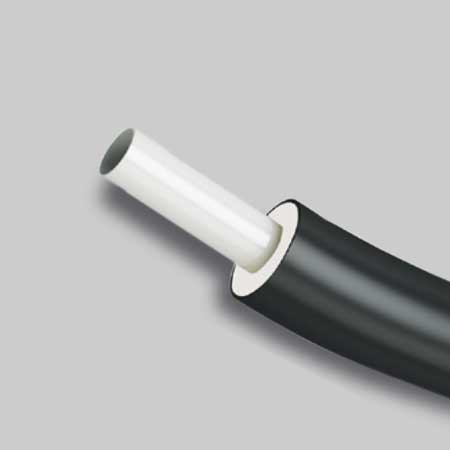

ISOFLEX UNO SANITAIRE 10 bar


Tuyau /gaine
Ø ext mm
Ø int
DN mm
Ø int
''
Rayon
courbure m
Long max*
m
Art
22/75 16 5/8 0.80 530 31025
28/75 20 3/4 0.80 530 31028
32/75 25 1 0.80 530 31032
40/90 32 11/4 0.80 380 31040
50/110 40 11/2 0.85 260 31050
63/125 50 2 0.90 155 31063

* longueur max si rlx Ø 0.8m

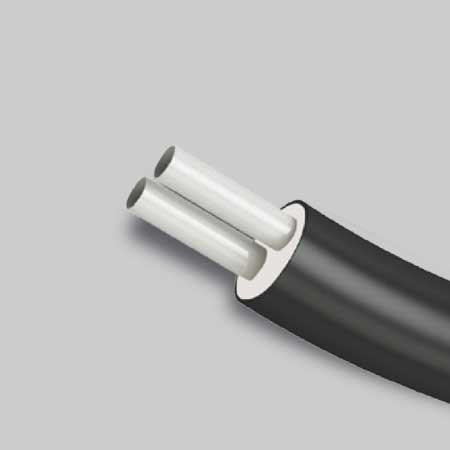

ISOFLEX DUO SANITAIRE 10 bar


Tuyau /gaine
Ø ext mm
Ø int
DN mm
Rayon
courbe m
Long max*
m
Art
28+22/90 20+16 0.80 380 32025
32+22/110 25+16 0.85 260 32032
40+28/125 32+20 0.90 155 32040
50+32/160 40+25 0.90 155 32050

* longueur max si rlx Ø 0.8m


Raccords : pour Isoflex sanitaire


Raccord Tuyau
Ø ext mm
Epaisseur
tuyau mm
Filet
Ø ext ''
Art
20x2,8 20 2,8 5/8 51020
25x3,5 25 3,5 3/4 51025
32x4,5 32 4,5 1 51032
40x5,6 40 5,6 11/4 51040
50x6,9 50 6,9 11/2 51050
63x8,6 63 8,6 2 51063



THERMOCAP : capuchon thermo rétractable


Gaine extérieure
Ø ext mm
Thermocap UNO
Article
Thermocap DUO
Article
75 ISOFLEX61075 -
90 ISOFLEX61090 ISOFLEX62090
110 ISOFLEX61110 ISOFLEX62110
125 ISOFLEX61125 ISOFLEX62125
140 ISOFLEX61140 ISOFLEX62140
160 ISOFLEX61160 ISOFLEX62160
