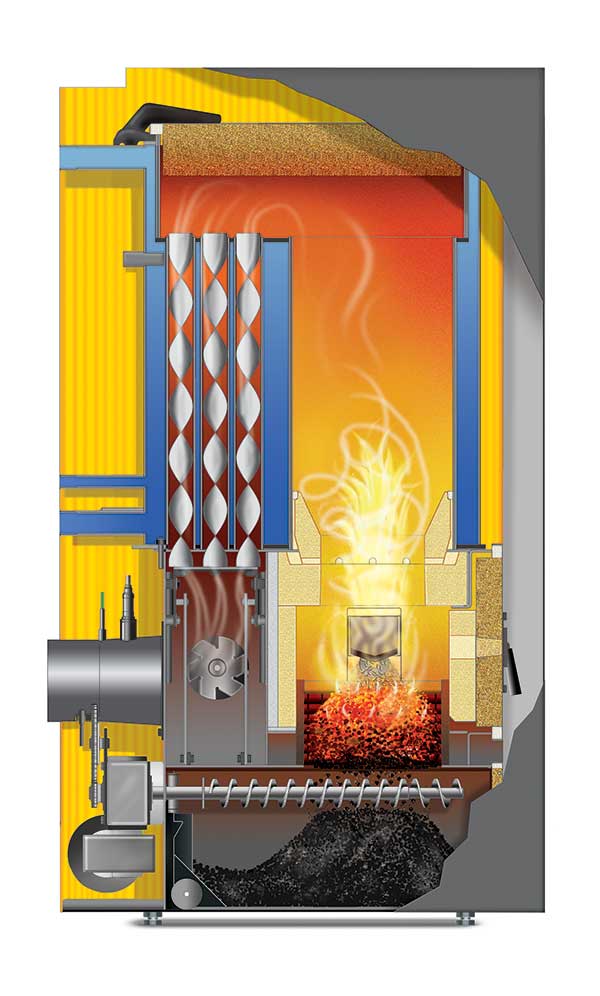

Puissante mais flexible, la Powerchip a été conçue pour durer... Dans la chambre de combustion réfractaire, le combustible progresse sur une grille à gradins : technologie industrielle éprouvée.
Prévue pour les plaquettes forestières : G30 & G50, la Powerchip peut aussi être commutée sur des granulés de bois et en option le miscanthus ou les végétaux énergétiques. Combustion parfaite pilotée par sonde Lambda, les gaz remontent dans un généreux cylindre où les poussières et substances agressives sont neutralisées. L'échangeur de chaleur, raccordé en aval, est nettoyé en permanence et exploite le moindre degré grâce aux turbulateurs mobiles.

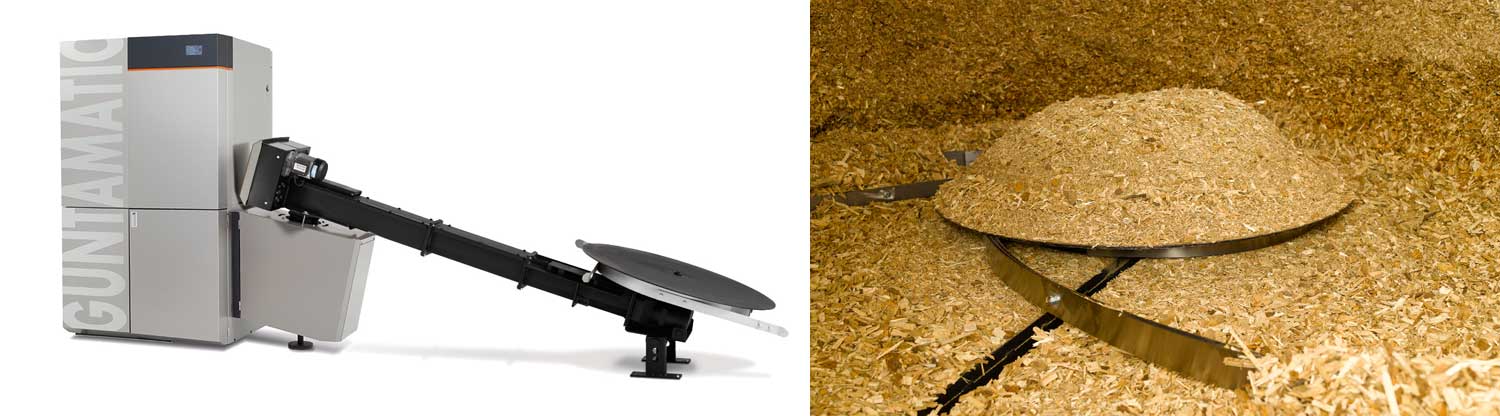

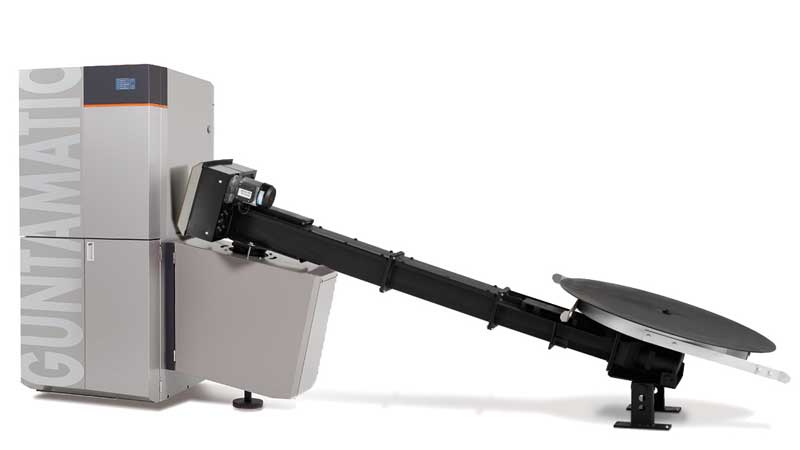

Full automatique : remplissage par dessileur, nettoyage échangeur et cendrier XXL sur roulette ou aspiration des cendres dans une grande poubelle métallique.

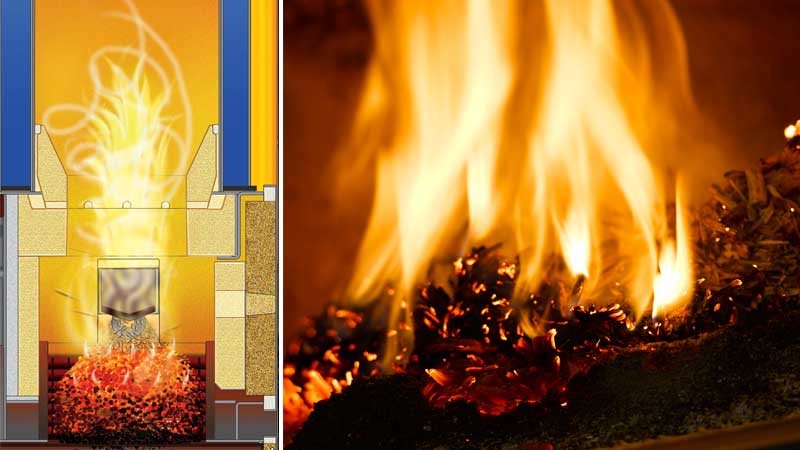

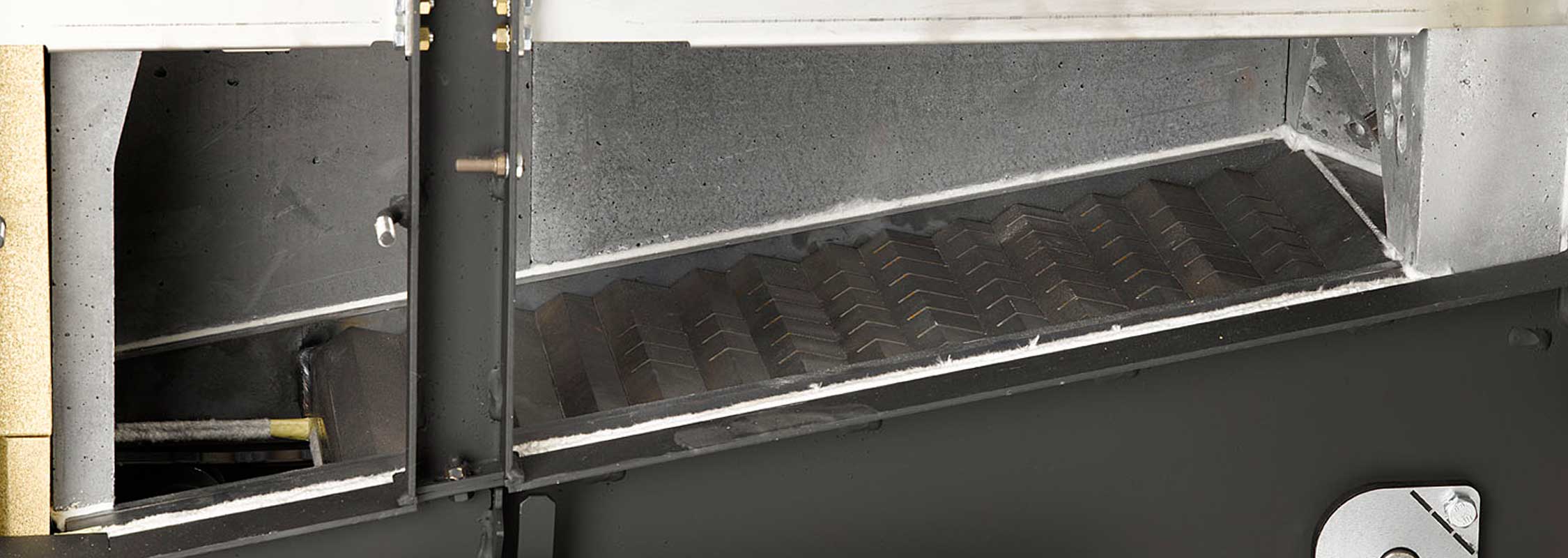

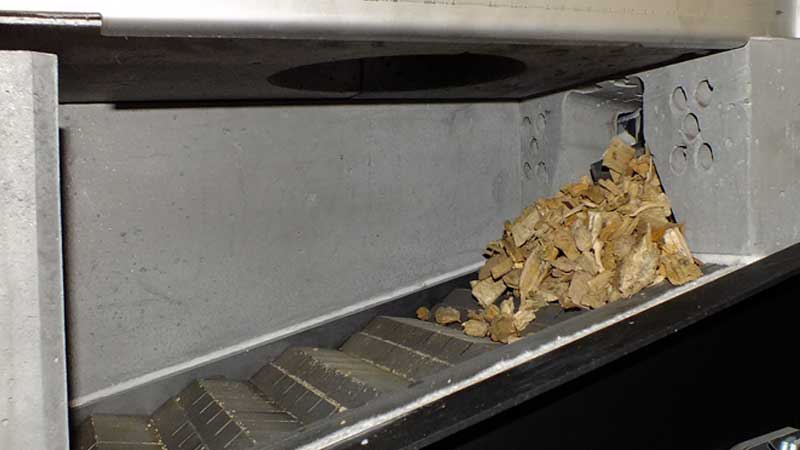

Chambre de combustion réfractaire : en carbure de silicium. Une résistante grille à gradins autonettoyante en fonte assure un va et vient d'une marche sur deux pour acheminer le combustible jusqu'à l'évacuation des cendres.
Les gaz de combustion qui se forment sont convertis en énergie grâce à l'air secondaire dans une zone de fin de combustion aux larges dimensions. La poussière est séparée par un système cyclonique efficace.

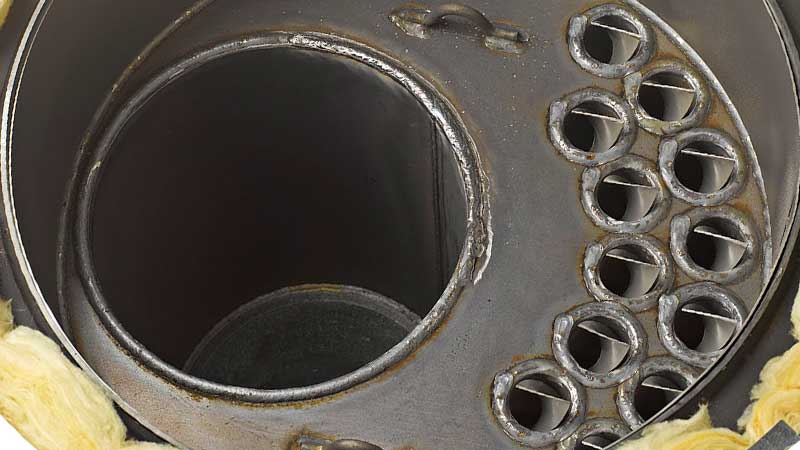

Les gaz remontent dans un généreux cylindre où les poussières et substances agressives sont neutralisées. L'échangeur de chaleur est nettoyé en permanence grâce aux turbulateurs mobiles.

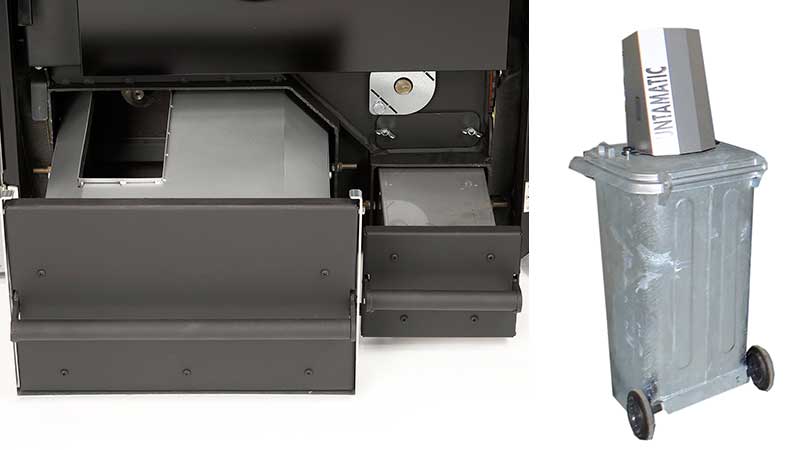

Un cendrier valise avec roulettes recueille les cendres. En option, un système d'aspiration pour récolter les cendres dans une poubelle de 240 litres.

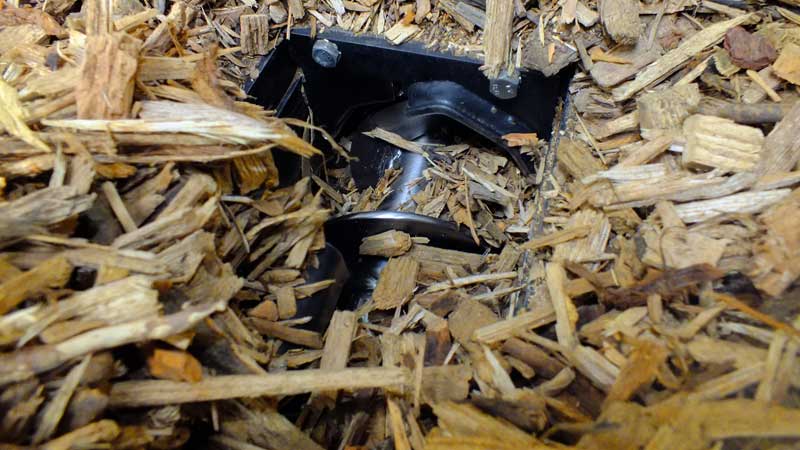

Le pas de vis progressif et l'auge à géométrie optimisée assurent le plus haut degré de sécurité de fonctionnement. Pour plaquettes G30 et G50.
Moteur à rotation lente et extrêmement peu gourmand en électricité (400V). Couple très élevé atteignant 1.200 Nm.

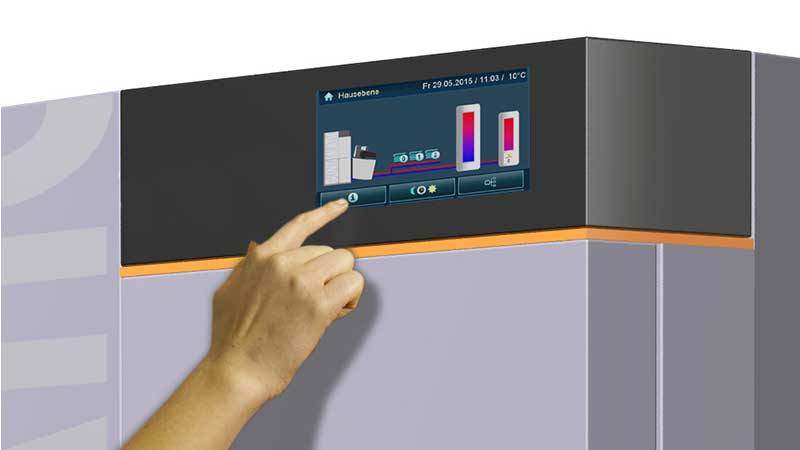

L'utilisateur détermine son chauffage : horaire et t°, puis la chaudière s'adapte. Une commande simplifiée est placée dans la maison.

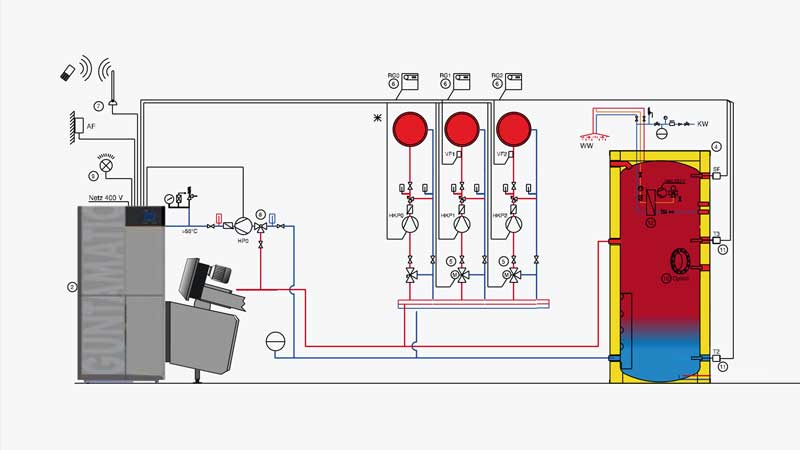

Gestion de l'installation : 1 circuit direct, 2 mélangés, ECS, tampon, pompe bouclage et v3v retour. Extensible à 9 circuits. Gère aussi une cascade de 4 chaudières.
Par internet, gestion de l'installation via ordinateur et/ou APP sur smartphone. Consultation : infos t°, quand vider les cendres, etc. Notification si défaut.

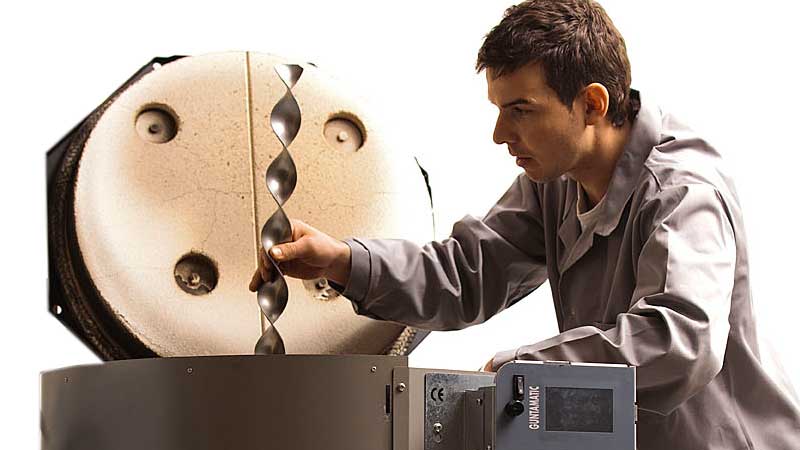

La chaudière est composée de matériaux nobles. La production, l'assemblage et la finition sont contrôlés et répondent à de très hautes exigences.

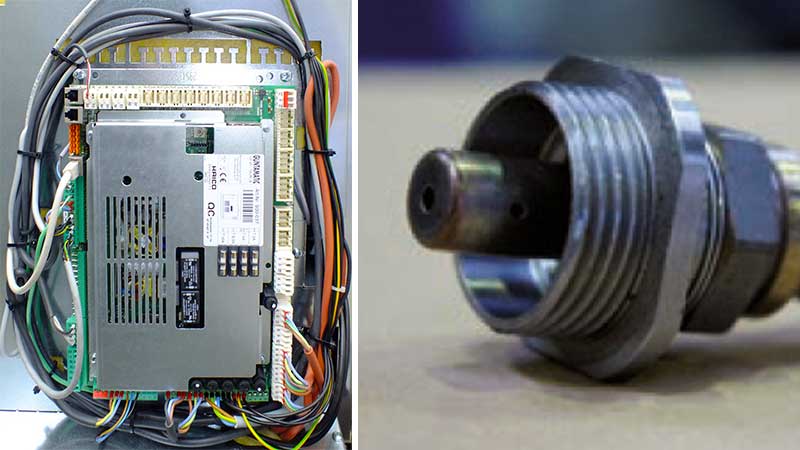

Les composants électroniques et électriques sont communs à toutes les chaudières GUNTAMATIC. Ceci assure un très haut niveau de fiabilité.

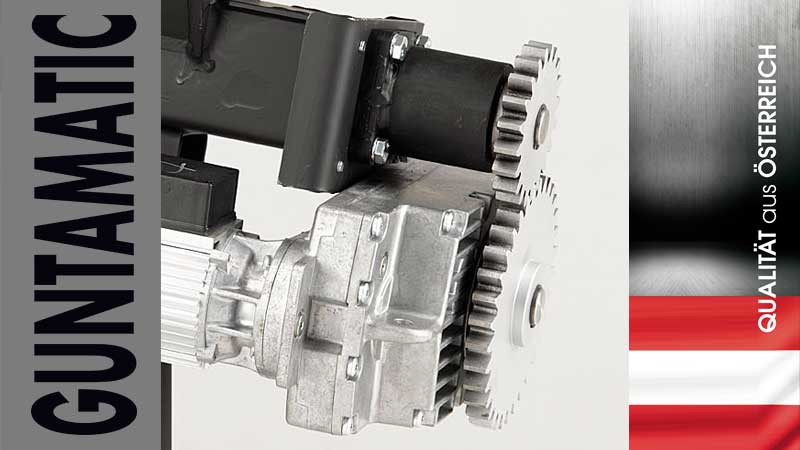

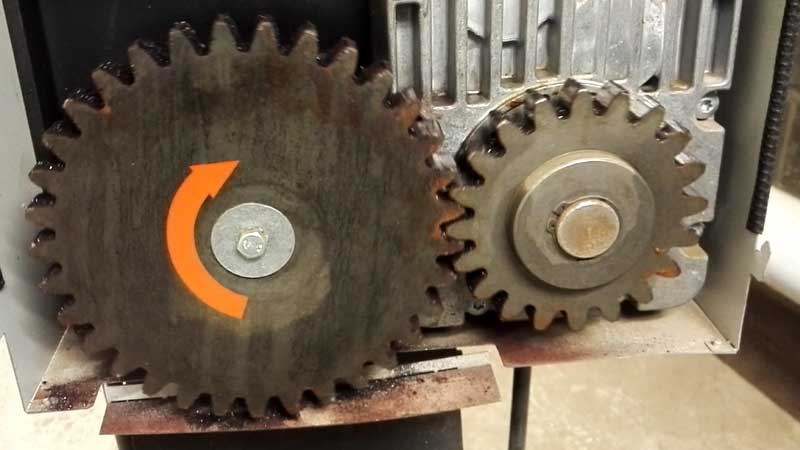

Les moteurs et ventilateurs sont dimensionnés pour une durée de vie de plus de 20 ans : avec réserve de couple très élevée.
Une chaudière fonctionne l'équivalent de 1500 à 2000 heures /an : à pleine puissance. Pour les nouveaux bâtiments ou les installations existantes, on peut déterminer les kWh consommés par an.

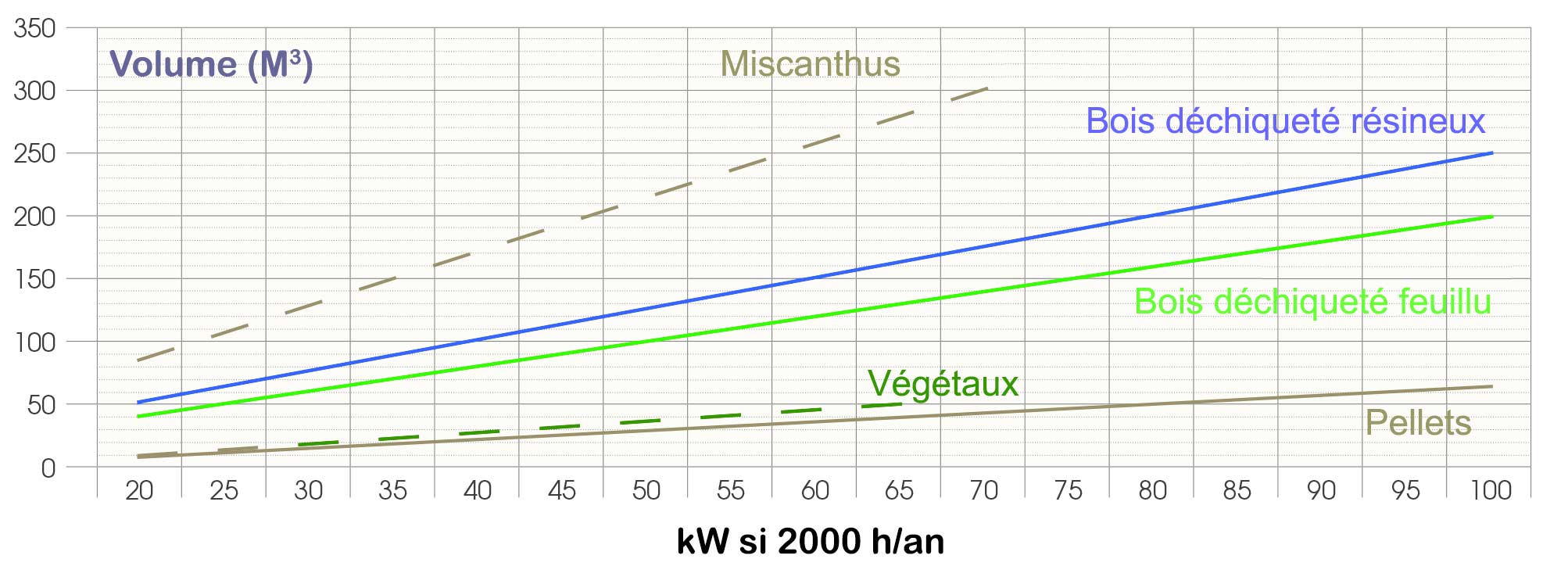

Le pouvoir calorifique du bois déchiqueté est variable selon l'essence de bois et son humidité. Pour 1 kW chaudière, on peut compter une consommation annuelle de 2 M3 de bois dur ou 2,5 M3 d'épicéa. Vu ce grand encombrement, la réserve devra généralement être remplie plusieurs fois par an.

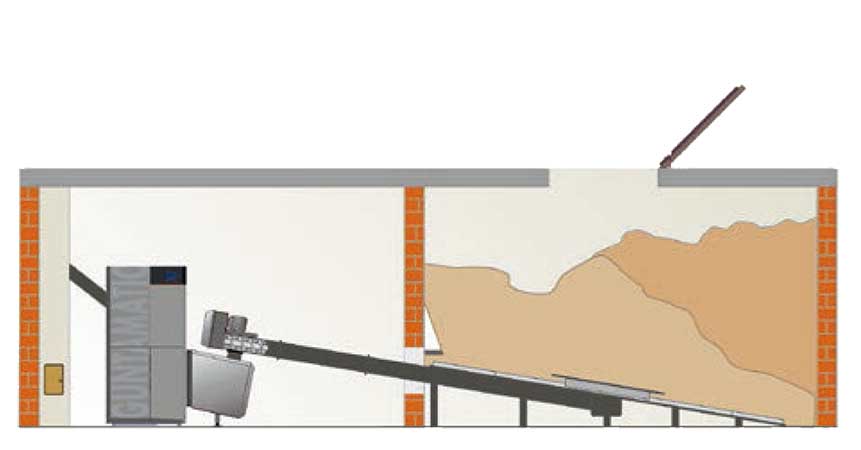

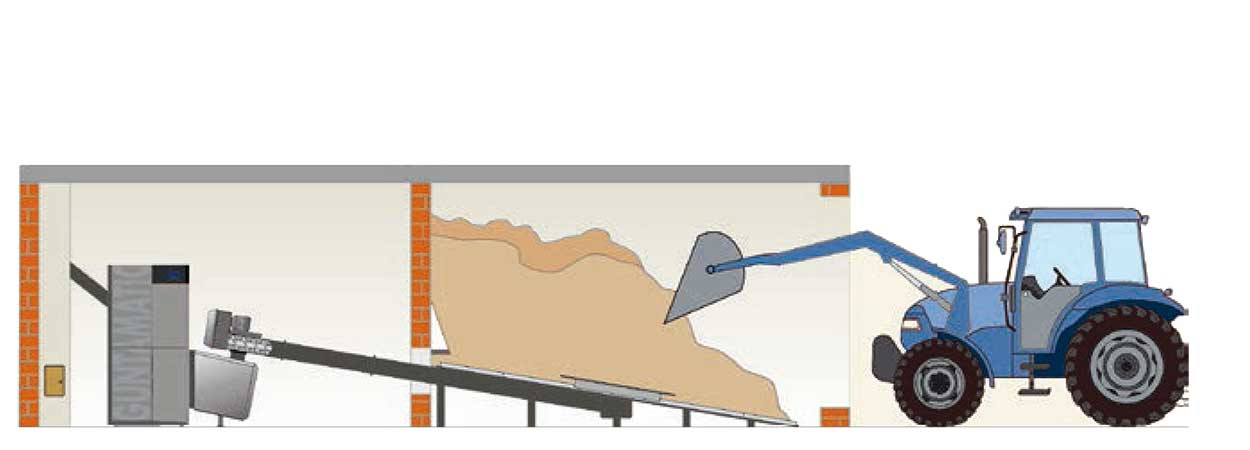

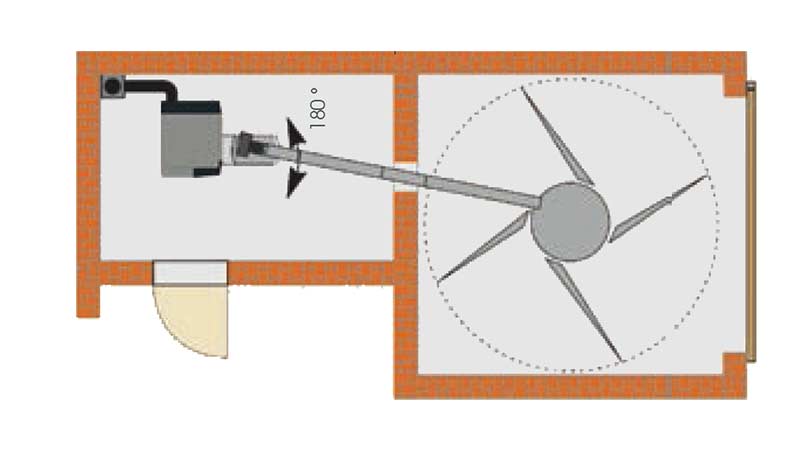

La réserve de bois déchiqueté peut être conçue de plusieurs façons différentes. La hauteur de stockage ne peut pas dépasser 5 mètres.

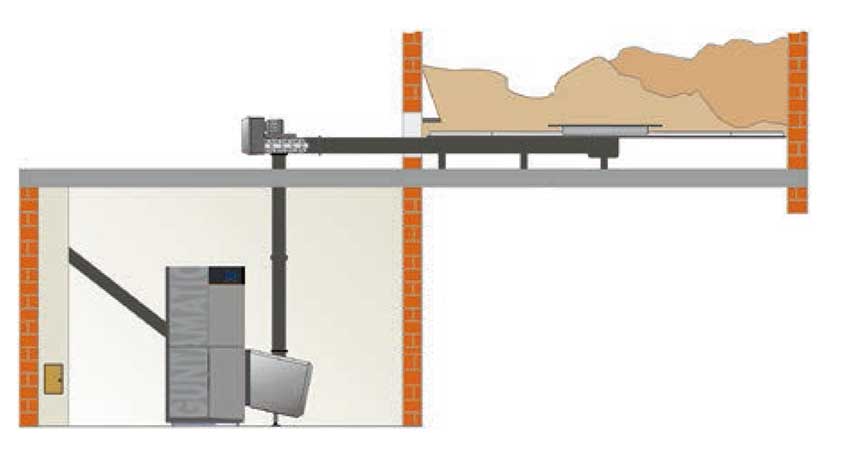

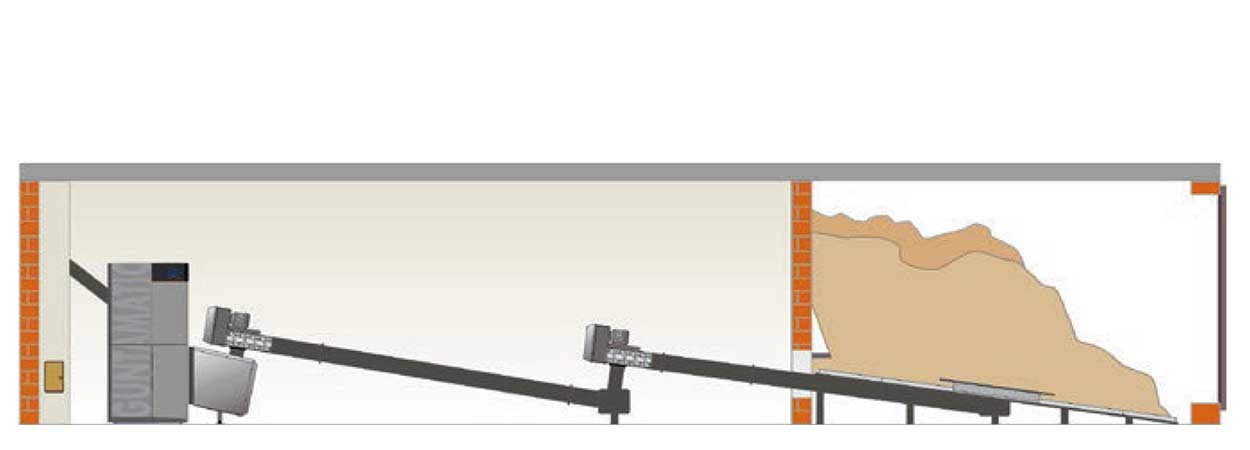

2 vis peuvent être placées en série. Ainsi la chaudière est distante de la réserve. Les 2 vis peuvent être positionnées avec un angle.

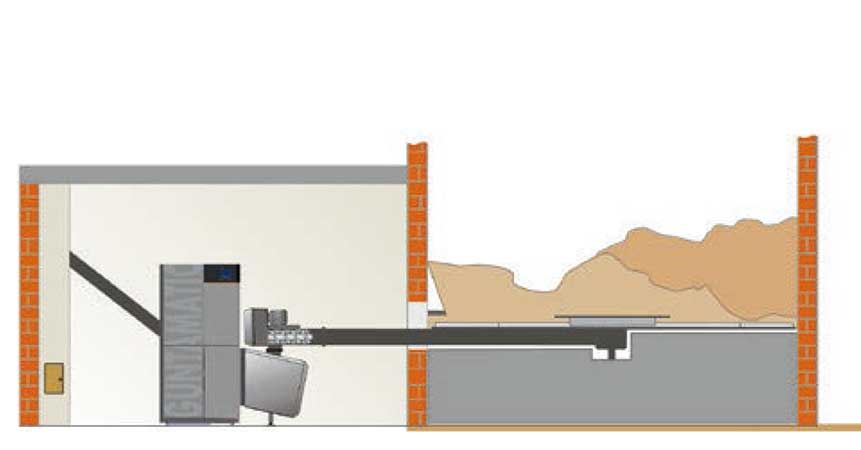

Pour concevoir une réserve enterrée, jusqu'à 1,5 mètre plus bas que le niveau de la chaudière, la vis intermédiaire peut être montée avec une inclinaison.

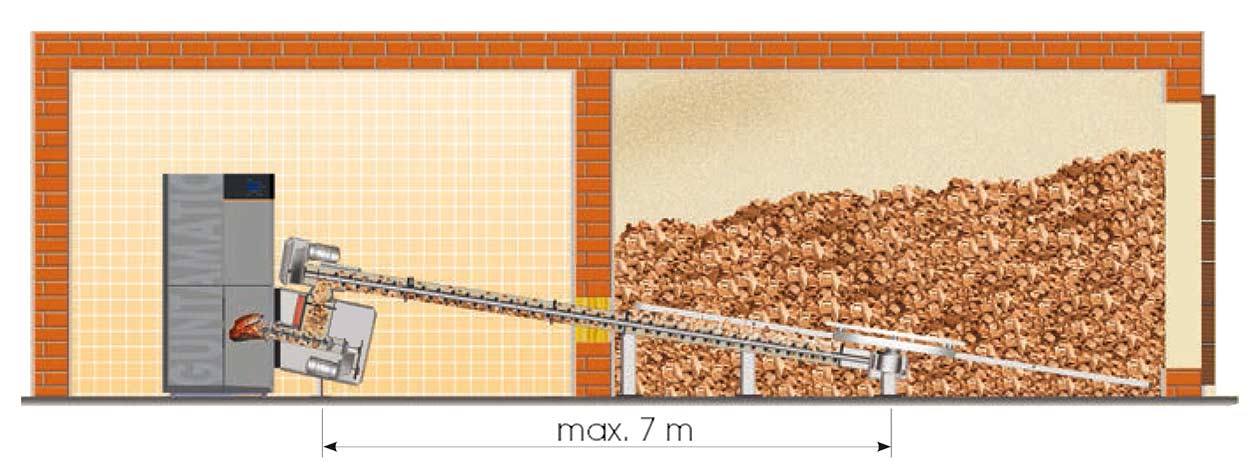

La vis qui transporte le bois déchiqueté ne peut pas dépasser une longueur de 7 mètres. Entre l'élément moteur et l'élement de passage de mur, des allonges de vis sont disponibles en : 22, 55, 110, 220, & 297 cm.

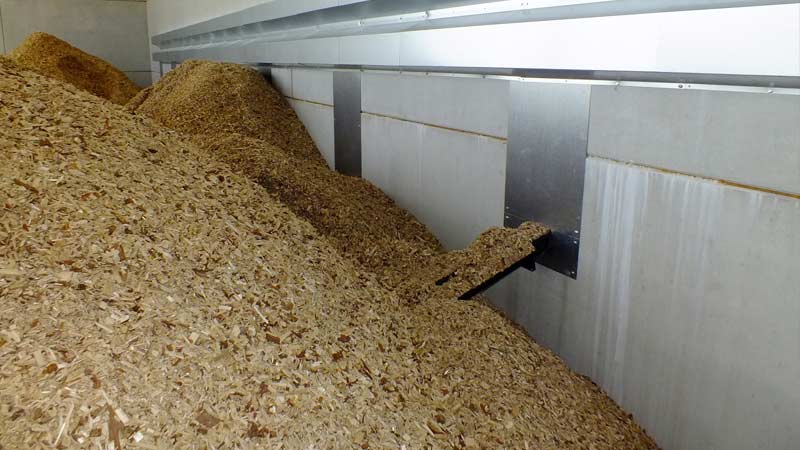

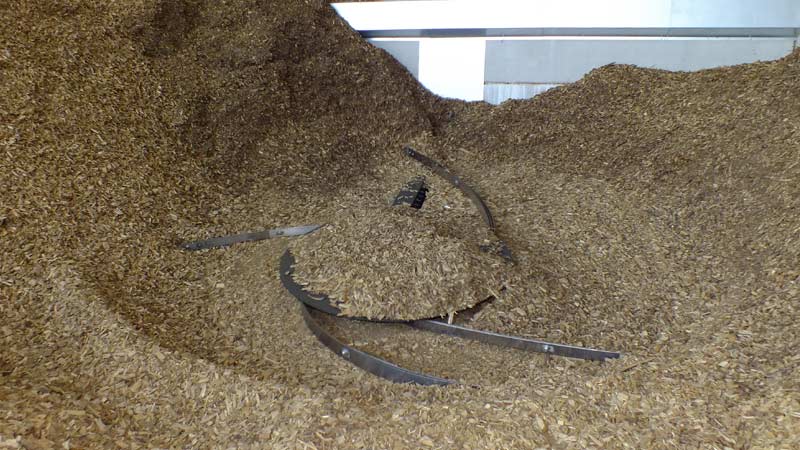

Le dessileur rotatif existe en plusieurs diamètres : 2 - 2,5 - 3 - 3,5 - 4 - 4,5 & 5 M.

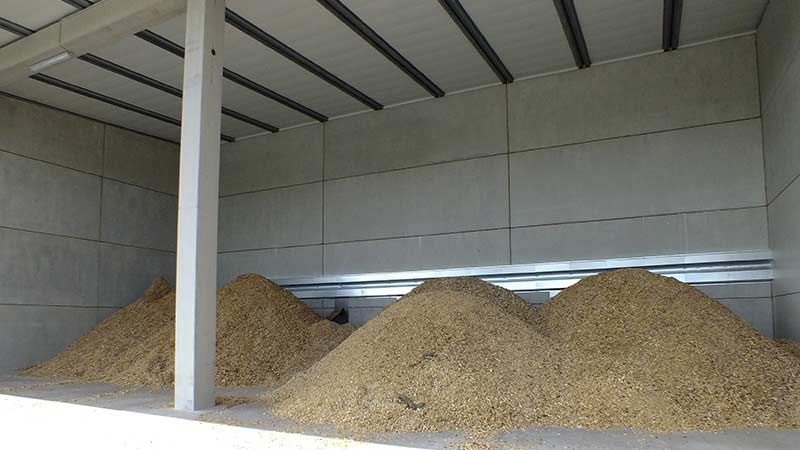

Pour les cascades de plusieurs chaudières, vu les quantités de combustible à prévoir, il est recommandé de concevoir une réserve facile d'accès pour un déchargement par camion. La hauteur de stockage ne peut pas dépasser 5 mètres.
| POWERCHIP | 30 | 50 | 75-100 | |
| Classe d'efficacité énergétique | A+ | A+ | A+ | |
| Puissance nominale | 7-30 | 12-49 | 22-100 | kW |
| Plage de t° chaudière | 60 à 80 | 60 à 80 | 60 à 80 | °C |
| Volume d'eau | 128 | 147 | 256 | litre |
| Pression de service max. | 3 | 3 | 3 | bar |
| Départ retour | 5/4'' | 5/4'' | 2'' | Ø pouce |
| Gestion du retour avec | V3V | V3V | V3V | |
| Débit min. pompe retour | 2.570 | 4.250 | 8.490 | lit / h |
| Serpentin décharge thermique | 3/4'' | 3/4'' | 3/4'' | Ø pouce |
| Besoin de tirage de cheminée | 0,15 | 0,15 | 0,15 | mbar |
| Tube de fumée | 150 | 150 | 180 | Ø mm |
| Ventillation chaufferie min. | 100 | 100 | 350 | cm² |
| Cendriers | 60+12 | 60+12 | 80+12 | lit |
| Largeur de passage idéale | 110 | 110 | 110 | cm |
| Largeur de passage sans vis | 80 | 80 | 100 | cm |
| Largeur de passage démontée | 75 | 75 | 90 | cm |
| Hauteur local idéale | 225 | 225 | 240 | cm |
| Poids de transport env. | 550 | 585 | 865 | kg |
| Raccordement électrique | 400 / 13 | 400 / 13 | 400 / 13 | V / A |

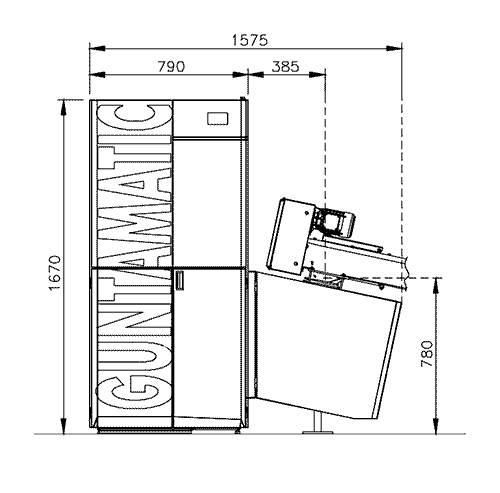

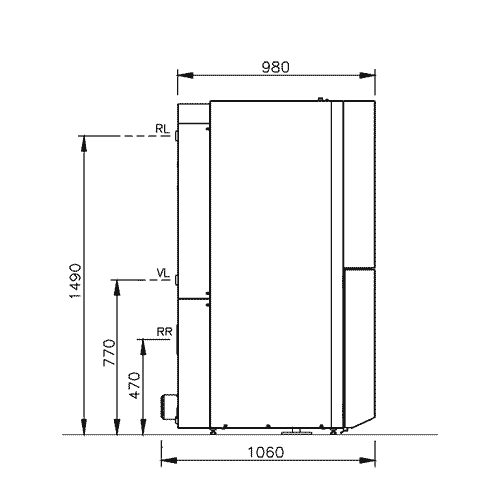

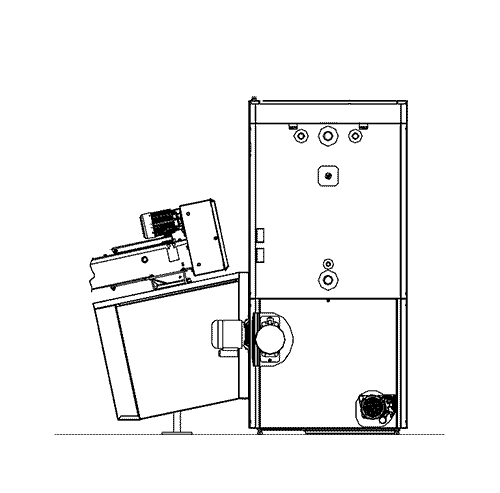

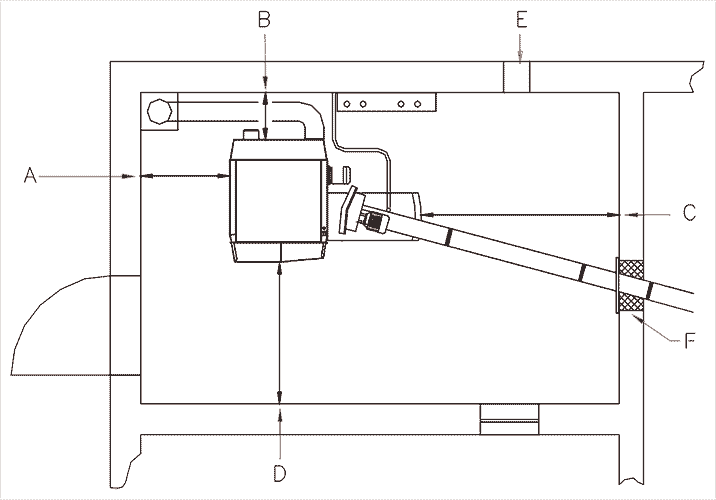

A : distance à gauche : 70 cm
Mini : 40 cm
B : distance à l’arrière : 70 cm
Mini : 50 cm
C : distance à droite : 70 cm
Accès maintenance par la droite
D : distance à l’avant : 100 cm
Mini : 70 cm
E : ventilation : min 100 cm² jusqu'à 50 kW.
Au delà : + 5 cm²/kW
HSP 30-50 kW : idéale 230 cm, mini : 210 cm.

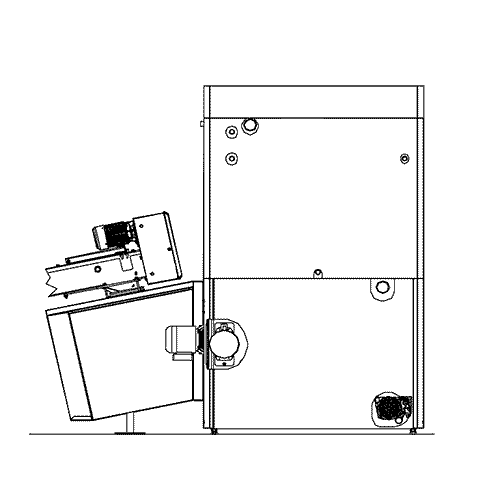

HSP 75-100 kW : idéale 240 cm, mini : 230 cm.
