Ballon tampon

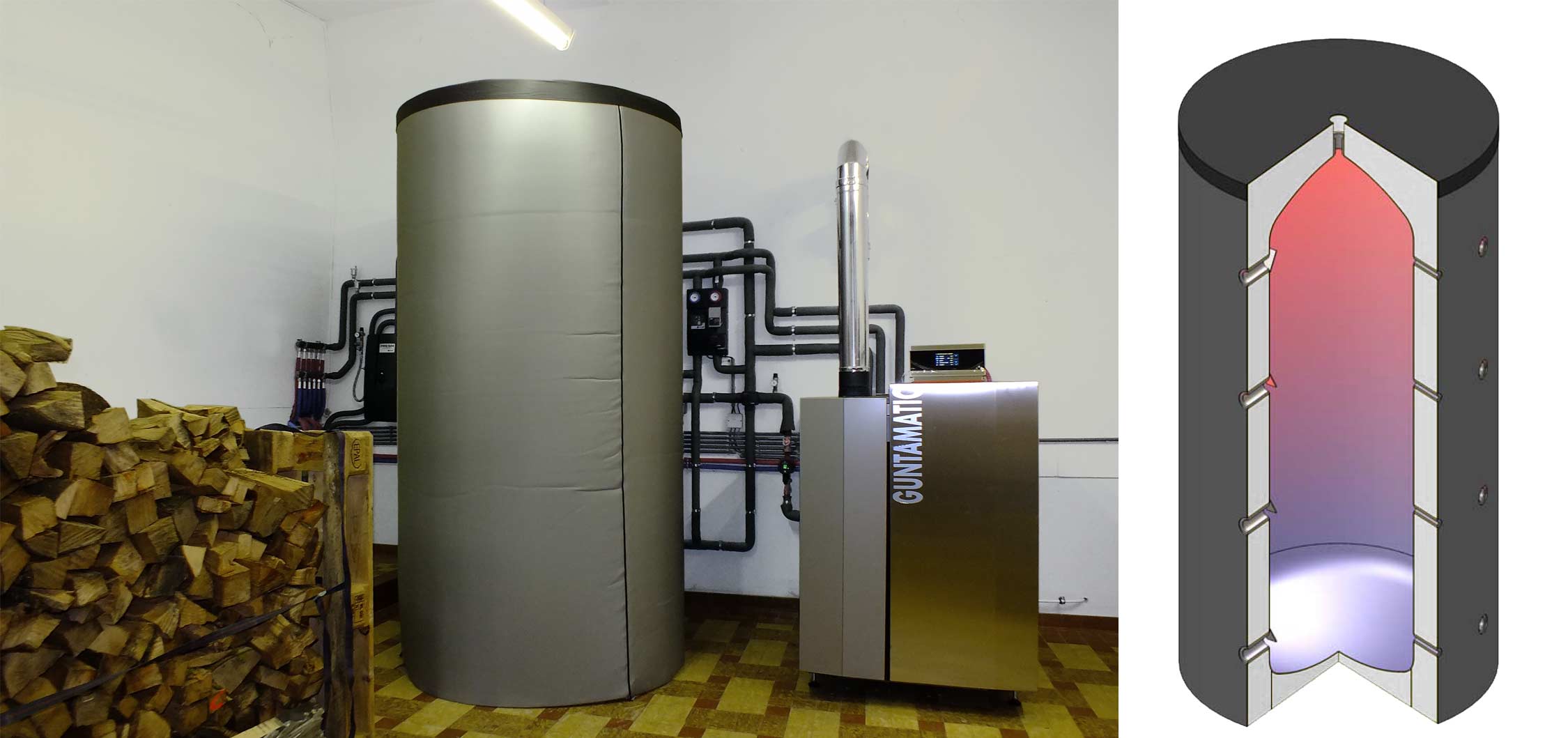

Le ballon tampon sert de réserve à énergie en stockant de l'eau de chauffage. Pour les chaudières bois bûches et les chaudières biomasse à inertie, le volume du réservoir tampon varie selon la configuration et les recommandations du fabricant.

Les tampons existent en plusieurs diamètres et différentes hauteurs. Une fabrication sur mesure est aussi possible pour s'adapter au volume disponible dans le bâtiment.

Réserve centrale, le tampon peut recevoir l'énergie de plusieurs émetteurs. Il se combine parfaitement avec une installation solaire. Le tampon peut aussi intégrer la production d'Eau Chaude Sanitaire.





Swiss made

Production SWISS MADE à l'usine HPA AG : garantie de haute qualité par une production précise et robotisée.

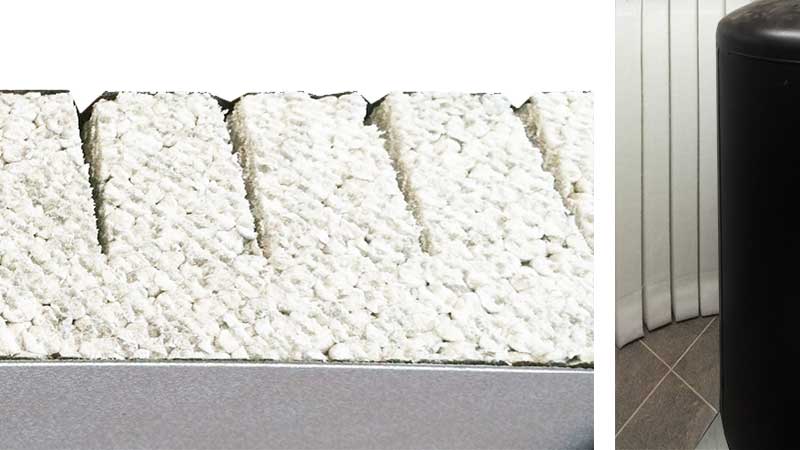

Isolation non tissée

En fibre de cellulose non-tissé l'isolation semi-rigide est crantée pour bien se positionner autour du ballon. Enveloppe en skaï teinte argentée. Performance énergétique optimale : voir détail ci-dessous.

3 épaisseurs d'isolant

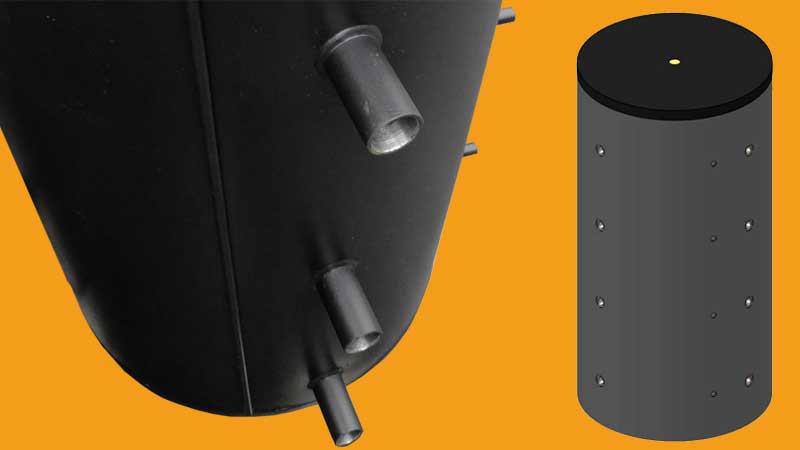

L'isolation standard a 10 cm d'épaisseur. En option une isolation de 13 ou de 16 cm est disponible. La longueur des manchons de raccordement est adaptée à l'épaisseur de l'isolation.

acier

En acier S235JRG2 selon DIN 4753. Pression de service : 3 bar (testé à 4,5 bar). T° max 95°. Non-traité à l'intérieur et peinture anticorrosion à l'extérieur.

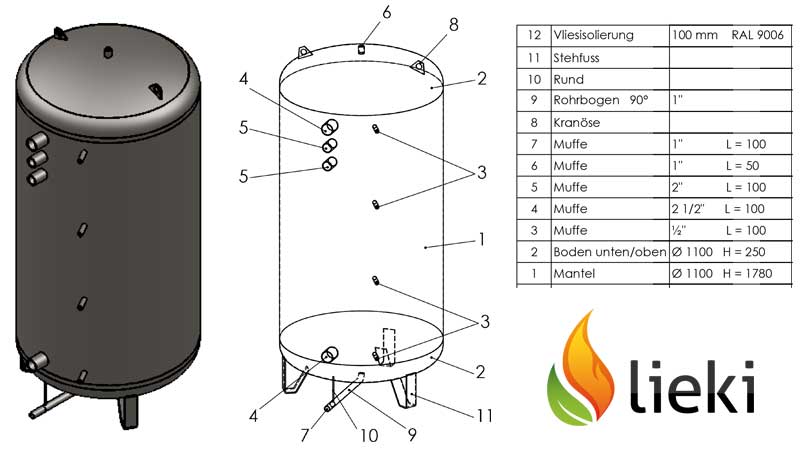

Sur mesure

Une gamme standard est disponible : de 300 à 5.000 litres. Sur mesure la hauteur, le diamètre et les raccords peuvent être adaptés en fonction du projet.

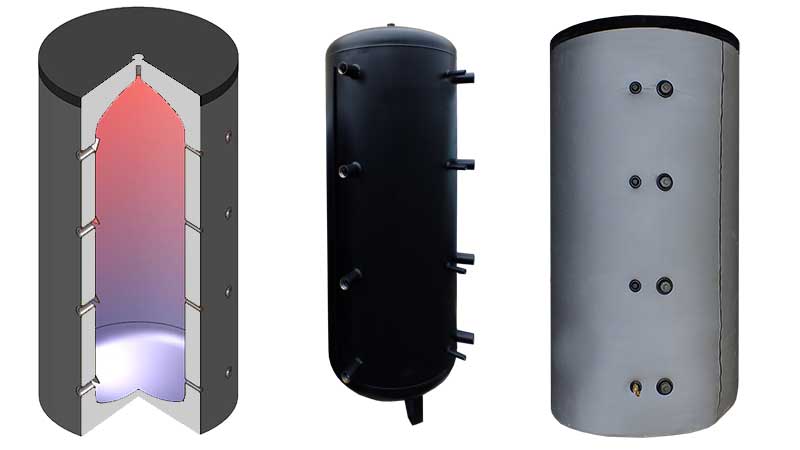

Déflecteurs

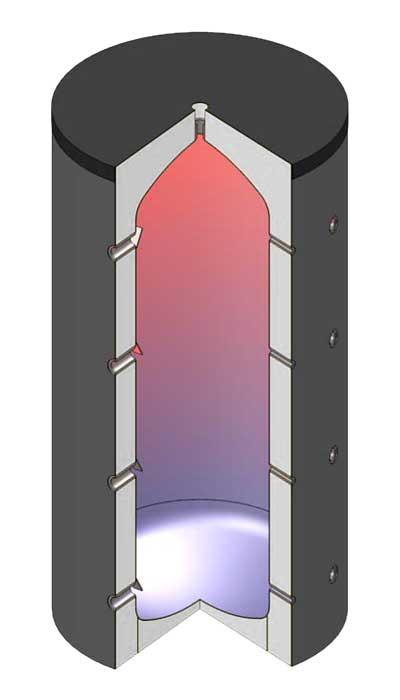

Pour la stratification, un déflecteur dirige le jet d'eau vers le haut pour les 2 raccords départ au dessus et vers le bas pour les 4 raccords retour du dessous. Le 2ème raccord en partant du haut est sans déflecteur et peut accueillir un appoint électrique.

Isolation pré-montée

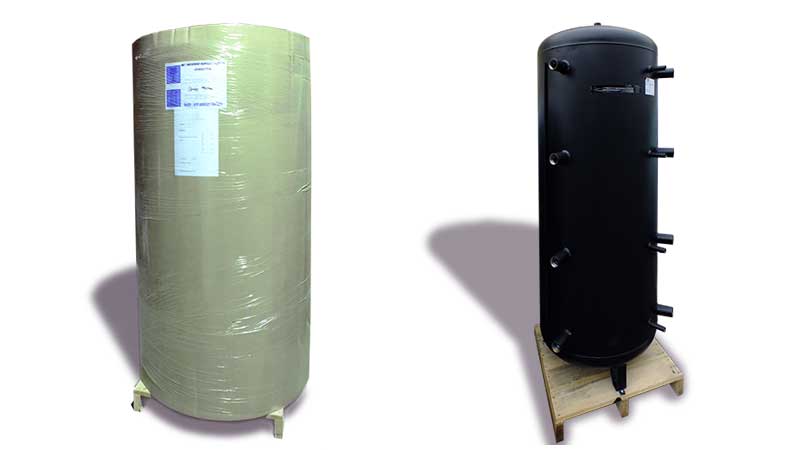

Jusqu'à 2.000 litres les tampons sont livrés verticaux. L'isolation est pré-montée puis emballée et filmée. A la demande, le ballon peut être livré nu avec l'isolation dans un colis séparé.

Horizontal

Les volumes de 2.500 à 5.000 litres sont livrés horizontaux fixés sur une palette. Un transport spécial et un déchargement avec engin de levage doivent être prévus.

Crochets

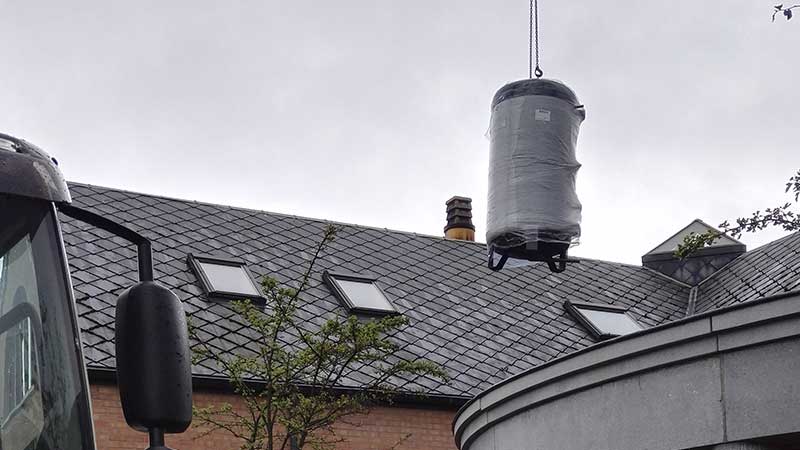

Pour soulever le tampon 2 crochets de levage sont soudés au dessus : pour les volumes à partir de 2.000 litres et pour les productions sur mesure.

PSM

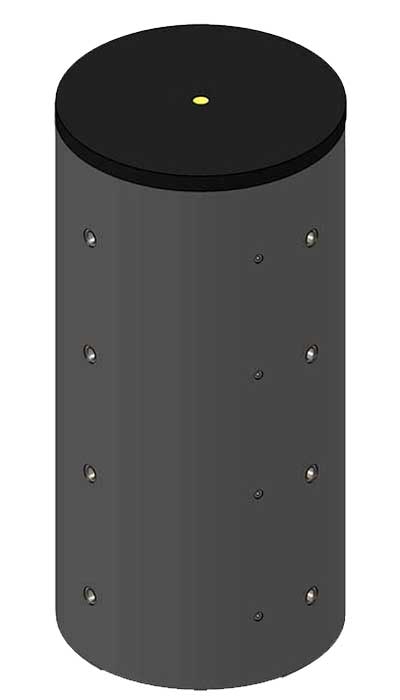

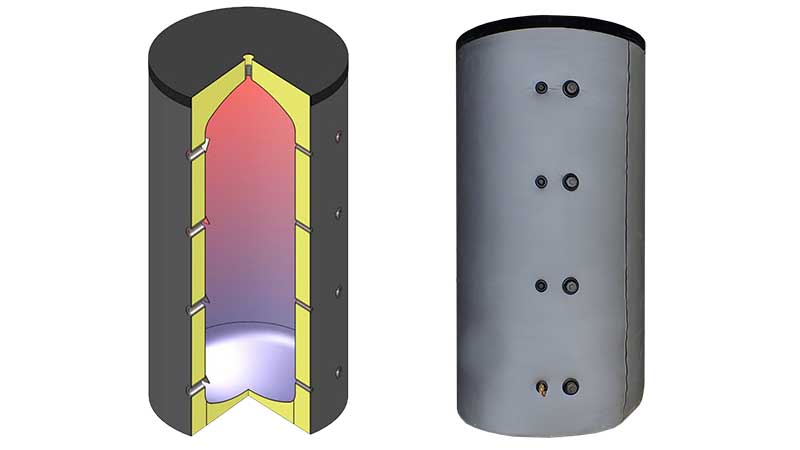

Ballon tampon chauffage seul. isolation semi-rigide non-tissé en 100 mm d'épaisseur. Départ / retours avec déflecteur, purge et 4 raccords pour thermomètre.

PSR

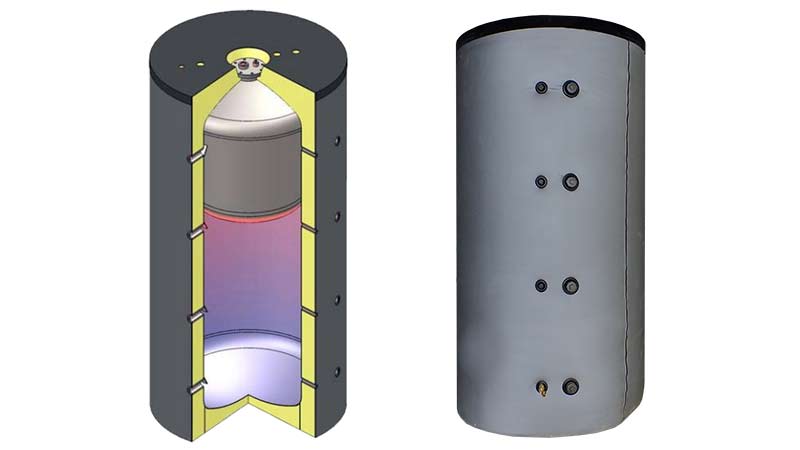

Ballon tampon bi énergie : avec échangeur 1'' pour y raccorder une installation solaire ou un autre générateur d'énergie. Départ / retours avec déflecteur, purge et 4 raccords pour thermomètre.

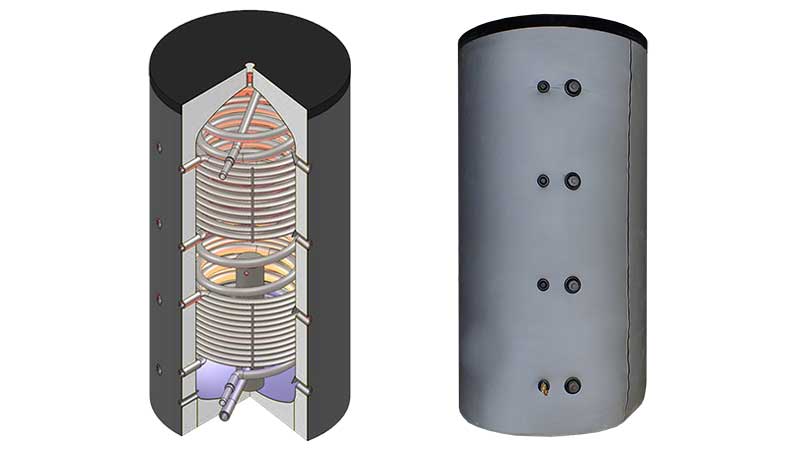

AQUA HYGIENA

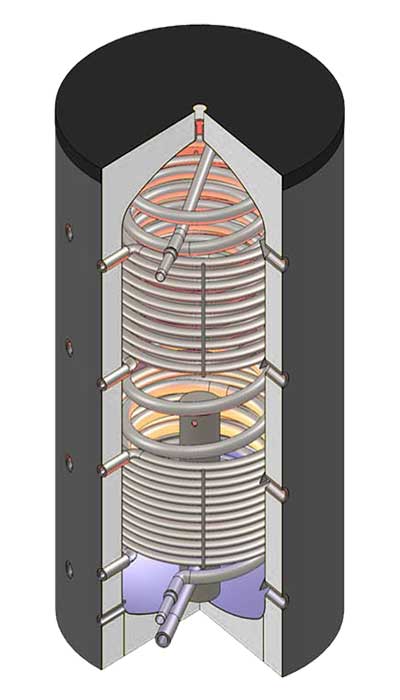

Avec serpentin inox ECS de 1’’: pour une eau hygiénique. 2 échangeurs 1’’ : pour solaire ou autre générateur. Retour avec colonne de stratification centrale pour améliorer la performance d'utilisation.





ISOLATION : pertes thermiques


Isolation
mm
Pertes
thermiques
PSM
300
PSM
500
PSM
600
PSM
800
PSM
1000
PSM
1050
PSM
1250
PSM
1500
PSM
2000
100 kWh/24h 2.34 2.88 2.96 3.63 3.96 4.31 4.80 5.11 5.90
130 kWh/24h 2.04 2.71 2.87 3.54 3.69 4.12 4.72 5.98 5.74
160 kWh/24h 1.97 2.64 2.38 3.49 3.67 3.98 4.58 4.82 5.50
5 kWh = 1 kg de pellets de bois







PSM tampon chauffage seul


PSM   300 500 600 800 1000 1050 1250 1500 1600 2000 2500* 3000* 4000* 5000*
Contenance lit 279 480 560 718 887 996 1266 1500 1555 2021 2304 2852 3759 5003
Hauteur avec iso mm 1400 1680 1700 1740 2090 2050 2060 2200 1900 2420 2330 2770 2885 2920
Hauteur sans iso mm 1350 1630 1650 1690 2040 2000 2010 2150 1850 2370 2280 2720 2835 2870
Hauteur pour relever mm 1385 1665 1690 1740 2085 2020 2070 2195 1930 2420 2395 2780 2935 3035
Ø avec iso mm 750 850 900 990 990 1050 1150 1200 1300 1300 1450 1450 1600 1800
Ø sans iso mm 550 650 700 790 790 850 950 1000 1100 1100 1250 1250 1400 1600
8 raccords R'' 11/2 11/2 11/2 11/2 11/2 11/2 11/2 11/2 11/2 11/2 2 2 2 2
4 rac thermomètre R'' 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
Purge au dessus R'' 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4
Poids kg 55 74 80 92 106 112 155 165 170 198 236 282 361 428
Isolation 100mm kg 17 20 23 28 35 36 40 43 44 45 50 58 64 71
* transport spécial







PSR tampon chauffage + 1 échangeur


PSR   500 600 800 1000 1250 1500 2000 2500* 3000* 4000* 5000*
Contenance lit 480 560 718 887 1266 1555 2021 2304 2852 3759 5003
Hauteur avec iso mm 1680 1700 1740 2090 2060 1900 2420 2330 2770 2885 2920
Hauteur sans iso mm 1630 1650 1690 2040 2010 1950 2370 2280 2720 2835 2870
Hauteur pour relever mm 1665 1690 1740 2085 2070 1930 2420 2395 2780 2935 3035
Ø avec iso mm 850 900 990 990 1150 1200 1300 1450 1450 1600 1800
Ø sans iso mm 650 700 790 790 950 1000 1100 1250 1250 1400 1600
8 raccords R'' 11/2 11/2 11/2 11/2 11/2 11/2 11/2 2 2 2 2
4 rac thermomètre R'' 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
Purge au dessus R'' 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4 11/4
Serpentin Ø'' 1 1 1 1 1 1 1 1 1 1 1
Serpentin m2 2.3 1.8 2.8 3.1 3.1 3.6 4.2 4.2 4.2 5.4 6.1
Poids kg 113 111 138 157 204 222 264 303 350 446 523
Isolation 100mm kg 20 23 28 35 40 44 45 50 58 64 71
* transport spécial







AQUA HYGIENA : chauffage + ECS + 2 échangeurs


Aqua Hygiena   600 800 1000 1250 1500
Contenance lit 560 718 887 1266 1555
Hauteur avec iso mm 1700 1740 2090 2060 1900
Hauteur sans iso mm 1650 1690 2040 2010 1950
Hauteur pour relever mm 1690 1740 2085 2070 1930
Ø avec iso mm 900 990 990 1150 1200
Ø sans iso mm 700 790 790 950 1000
8 raccords R'' 11/2 11/2 11/2 11/2 11/2
4 rac thermomètre R'' 1/2 1/2 1/2 1/2 1/2
Purge au dessus R'' 11/4 11/4 11/4 11/4 11/4
Serpentin haut 1'' m2 1.2 2.0 2.8 2.8 2.4
Serpentin bas 1'' m2 1.8 2.5 2.8 2.8 2.7
Flexible ECS inox 1'' m2 5.5 6.0 6.0 9.8 9.8
Flexible ECS inox 1'' lit 28.1 31.0 31.0 51.0 51.0
Poids kg 187 225 261 332 351
Isolation 100mm kg 23 28 35 40 44
