Puissante mais flexible, la Powercorn a été conçue pour durer... Elle peut fonctionner aux grains énergétiques : p. ex. le triticale et l'orge, ainsi qu'aux granulés agricoles ou aux granulés de bois. * Selon le combustible utilisé, la puissance maximale de la chaudière varie.

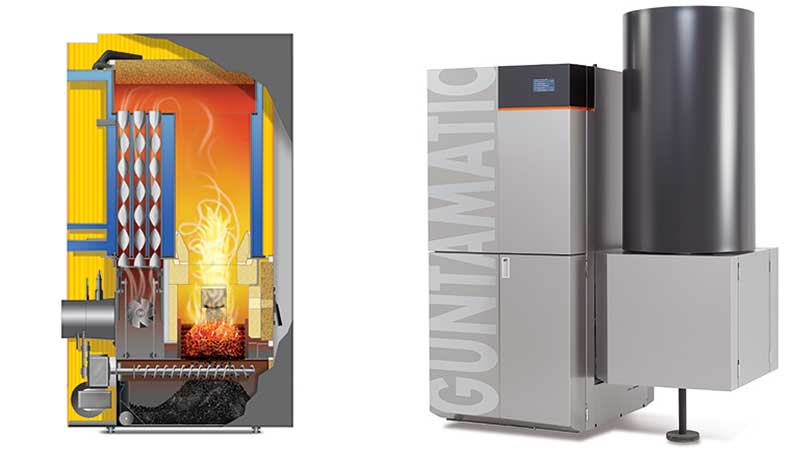

Dans la chambre de combustion : en carbure de silicium, le combustible progresse sur une grille à gradins autonettoyante : technologie industrielle éprouvée. Combustion parfaite pilotée par sonde Lambda, les gaz remontent dans un généreux cylindre où les poussières et substances agressives sont neutralisées. Des renforts spéciaux sont placés pour résister aux gaz des combustibles végétaux.
Full automatique : remplissage par aspiration, nettoyage échangeur et cendrier sur roulette. Vu la quantité de cendres des végétaux, une aspiration des cendres vers une poubelle extérieure est conseillée.
La Powercorn est neutre en CO2 et préserve le climat.

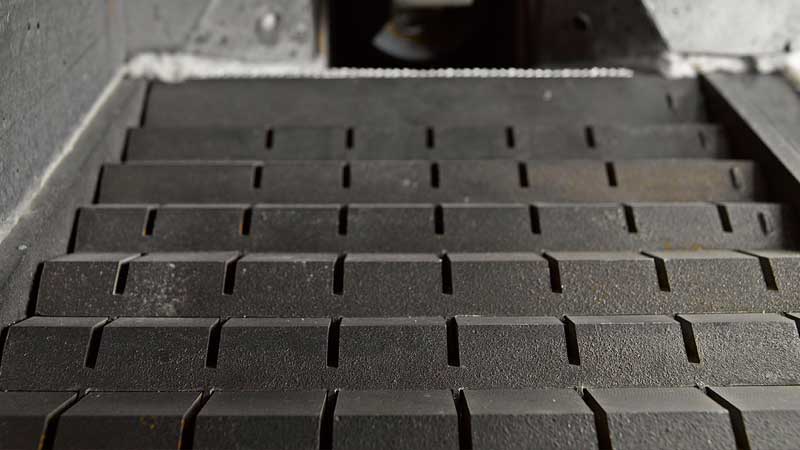

Chambre de combustion réfractaire : en carbure de silicium. Une résistante grille à gradins autonettoyante en fonte assure un va et vient d'une marche sur deux pour acheminer le combustible jusqu'à l'évacuation des cendres.

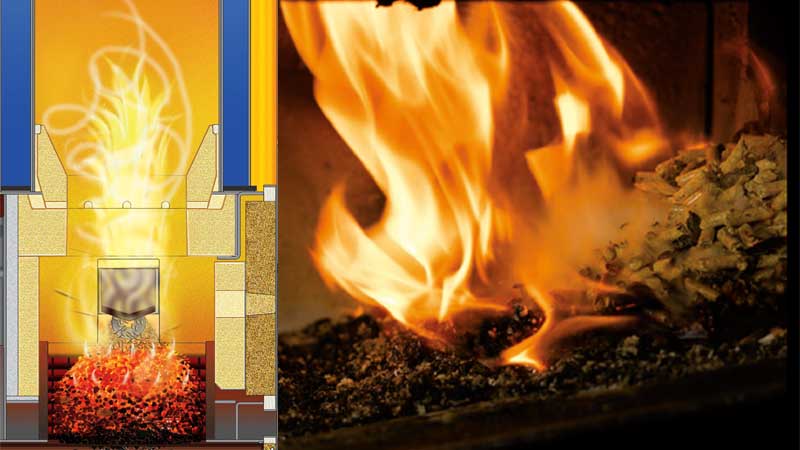

Les gaz de combustion qui se forment sont convertis en énergie grâce à l'air secondaire dans une zone de fin de combustion aux larges dimensions. La poussière est séparée par un système cyclonique efficace.

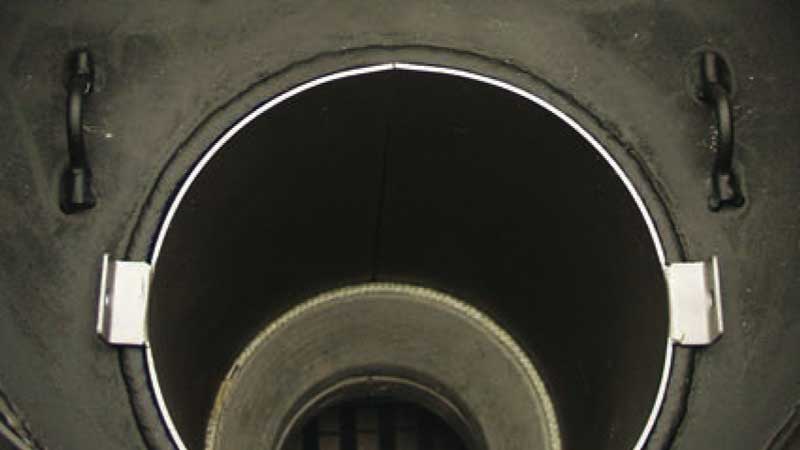

Les gaz remontent dans un généreux cylindre où les poussières et substances agressives sont neutralisées. Des renforts inox protègent de la corrosion des gaz des végétaux.

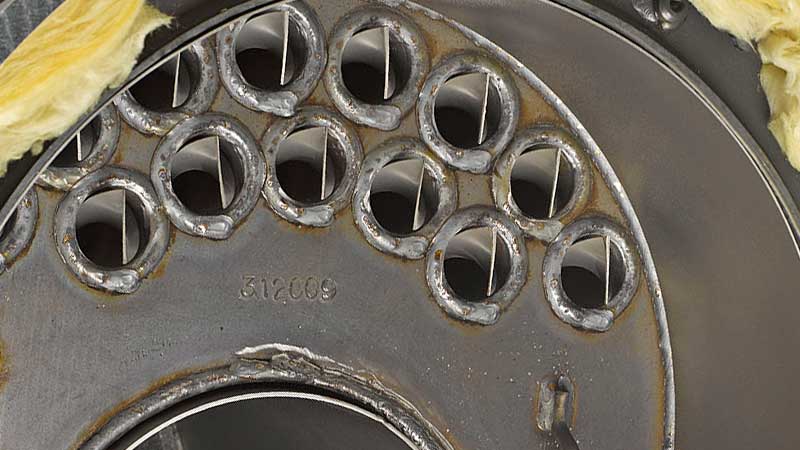

Les végétaux produisent plus de cendres. L'échangeur de chaleur est nettoyé en permanence grâce aux turbulateurs mobiles.
Un cendrier valise avec roulettes recueille les cendres. En option, un système d'aspiration pour récolter les cendres dans une poubelle de 240 litres.
Transport pneumatique des pellets avec réglage du débit. 25m entre chaudière et réserve : sans dégât ni bourrage du combustible.

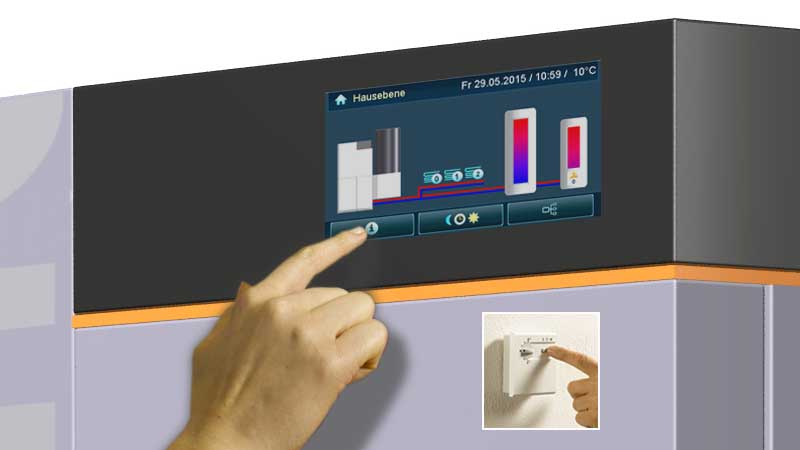

L'utilisateur détermine son chauffage : horaire et t°, puis la chaudière s'adapte. Une commande simplifiée est placée dans la maison.

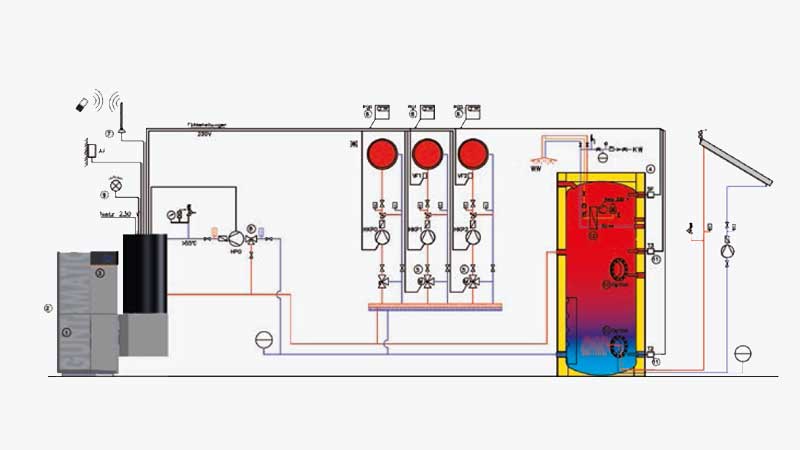

Gestion de l'installation : 1 circuit direct, 2 mélangés, ECS, tampon, pompe bouclage et v3v retour. Extensible à 9 circuits. Gère aussi une cascade de 4 chaudières.
Par internet, gestion de l'installation via ordinateur et/ou APP sur smartphone. Consultation : infos t°, quand vider les cendres, etc. Notification si défaut.
La chaudière est composée de matériaux nobles. La production, l'assemblage et la finition sont contrôlés et répondent à de très hautes exigences.
Les composants électroniques et électriques sont communs à toutes les chaudières GUNTAMATIC. Ceci assure un très haut niveau de fiabilité.

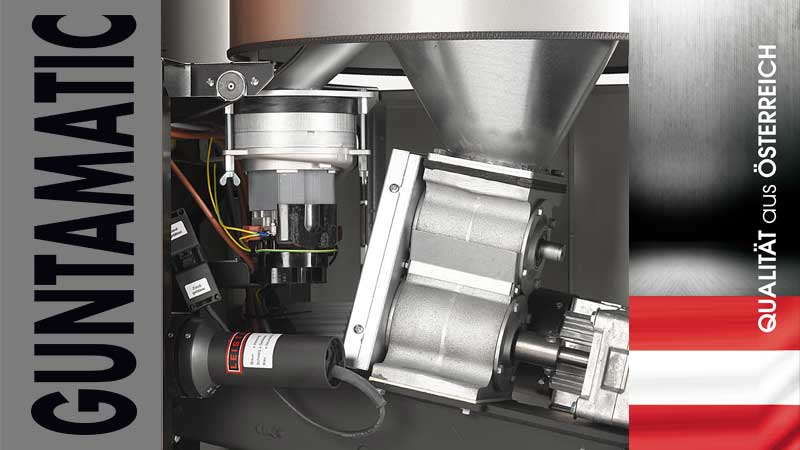

Les moteurs et ventilateurs sont dimensionnés pour une durée de vie de plus de 20 ans : avec réserve de couple très élevée.
Pour les nouveaux bâtiments ou les installations existantes, on peut déterminer le volume de combustible consommé /an. Avec des végétaux : type triticale, on peut estimer la consommation annuelle: 1 kW installé = 500 kG & 0,75 M3/an.
Les grains ou granulés doivent être acheminés de la réserve jusqu'au silo journalier de la chaudière. Pour atteindre la meilleure fiabilité, GUNTAMATIC a opté pour un système pneumatique combiné à une vis. Ainsi GUNTAMATIC gère la vitesse de la vis dans la réserve et peut donc maîtriser le débit de transfert des grains dans le système d'aspiration.

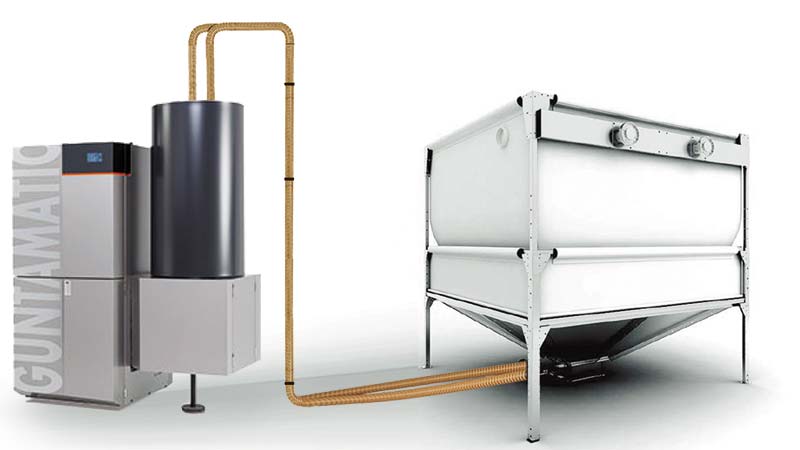

Dans une plage horaire déterminée, la chaudière aspire une fois par jour. Grâce à la gestion du débit, la distance entre la chaudière et sa réserve peut aller jusqu'à 25 mètres : sans dégât ni bourrage.

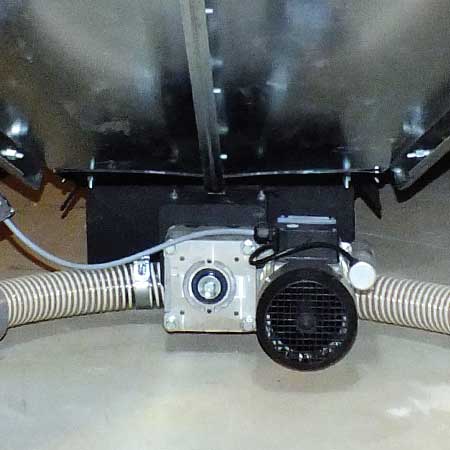

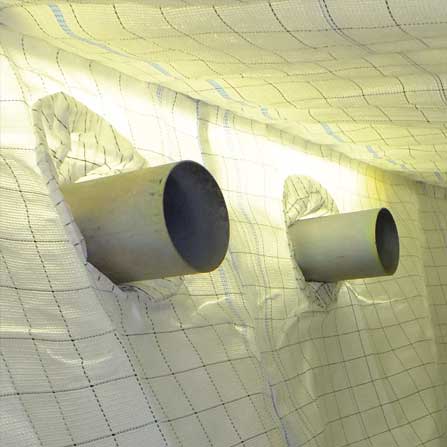

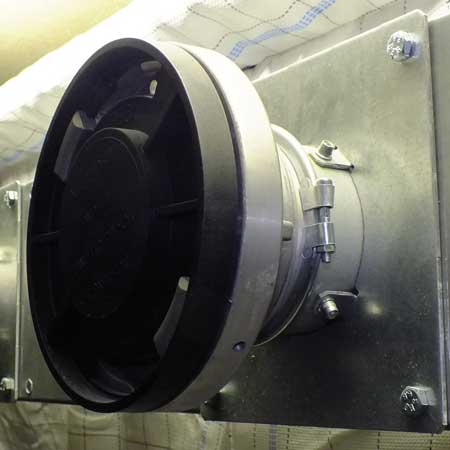

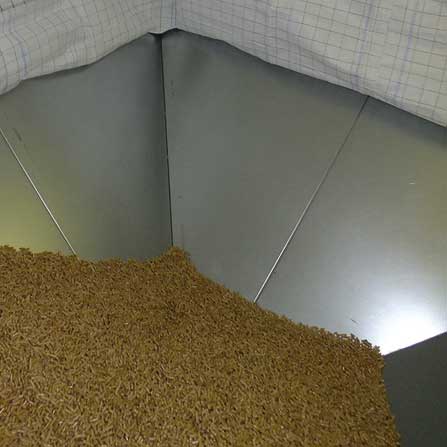

Le box est une solution très confortable et simple à mettre en place. Il repose sur une structure et un fond métallique. Une toile en partie supérieure est fixée à cette structure.
La hauteur est ajustable, avec plusieurs hauteurs entre 180 & 250 cm de haut. La quantité de pellets stockée dépend du modèle de box, de la hauteur réglée et du type des pellets.
Box 5,2 M3 : 170x170 Hauteur réglable de 180 à 250 de 2,0 à 3,4 tonnes
Box 7,5 M3 : 210x210 Hauteur réglable de 180 à 250 de 3,0 à 4,7 tonnes
Box 8,3 M3 : 170x290 Hauteur réglable de 180 à 250 de 4,0 à 5,4 tonnes
Box 11 M3 : 250x250 Hauteur réglable de 180 à 250 de 5,0 à 6,7 tonnes
Box 14 M3 : 290x290 Hauteur réglable de 190 à 250 de 6,5 à 9,1 tonnes
Pour augmenter le volume de stockage ou quand il n'y pas place pour un grand box, il est possible de placer 2 silobox avec un commutateur manuel pour passer de l'un à l'autre.
N. B. le box n'est pas étanche. Il ne peut pas être en contact avec la pluie.

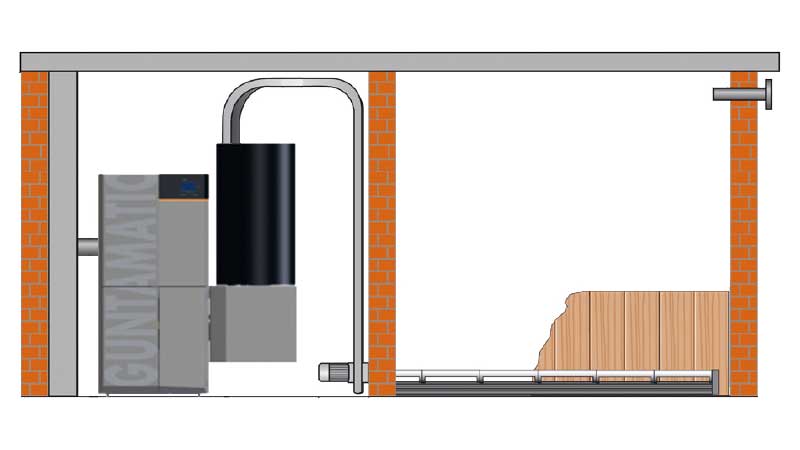

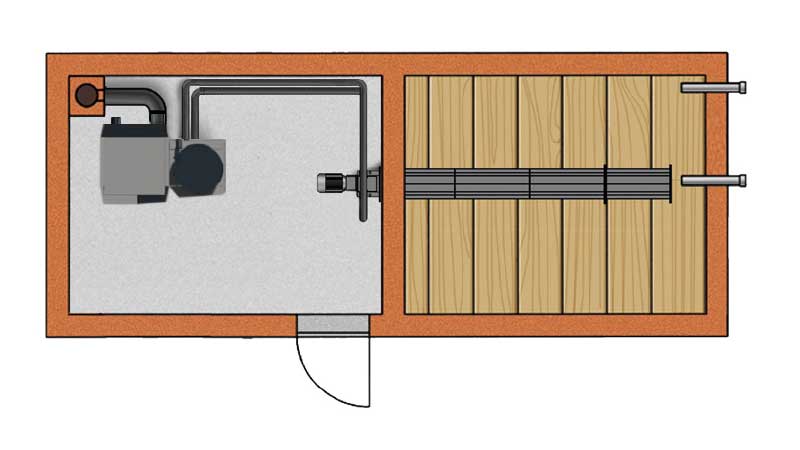

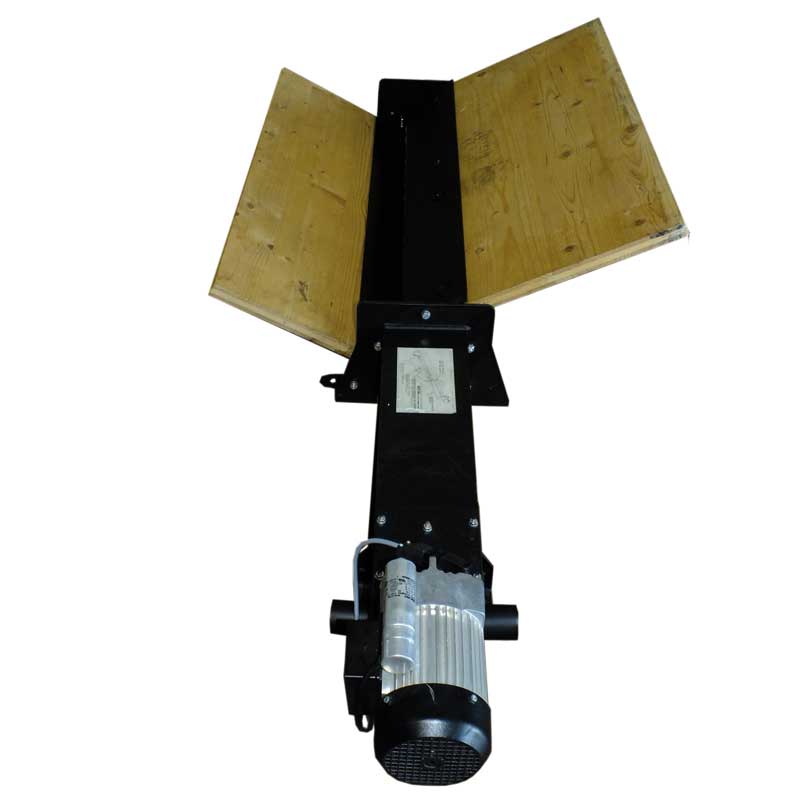

Avec une vis centrale et 2 plans inclinés, une réserve "flex" est construite au départ d'une pièce existante ou avec des cloisons. Cette solution est conseillée quand on veut adapter la réserve de pellets au volume disponible.
Cette réserve "en dur" est aussi la meilleure solution pour les très grandes capacités. Cette réserve demandera plus de travail pour sa réalisation, mais sera à l'avenir la solution qui traversera au mieux le temps.

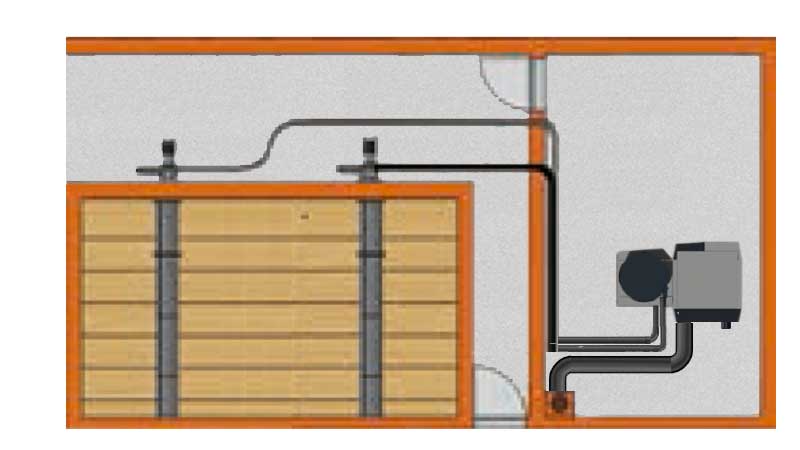

Option : 1 aspiration 2 vis.
Pour augmenter son volume de pellets et donc diminuer la perte de place des plans inclinés, on peut placer 2 vis par chaudière. Un commutateur à commande manuelle bascule l'aspiration d'une vis à l'autre.

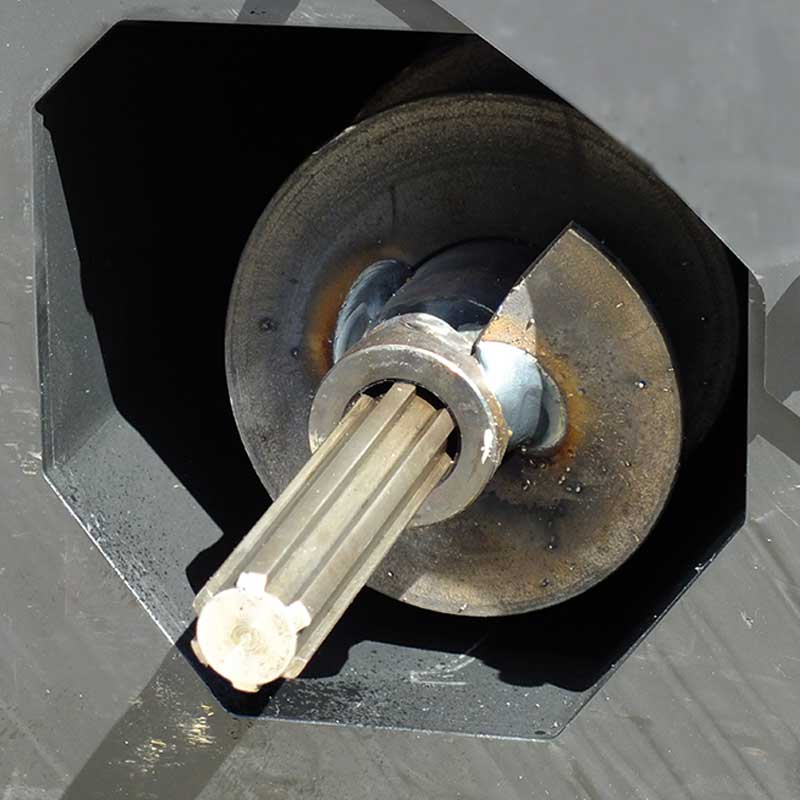

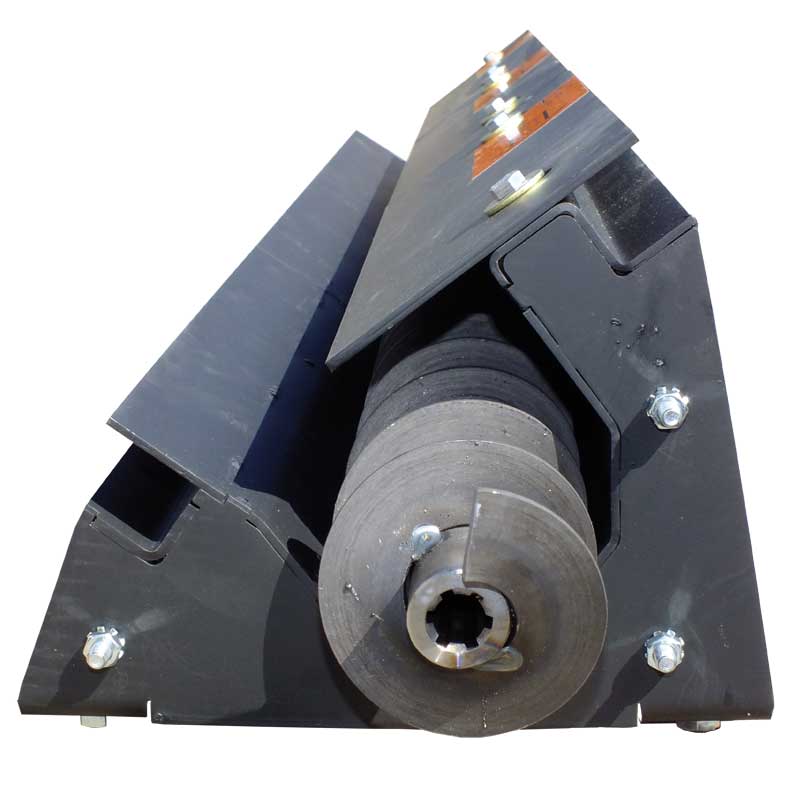

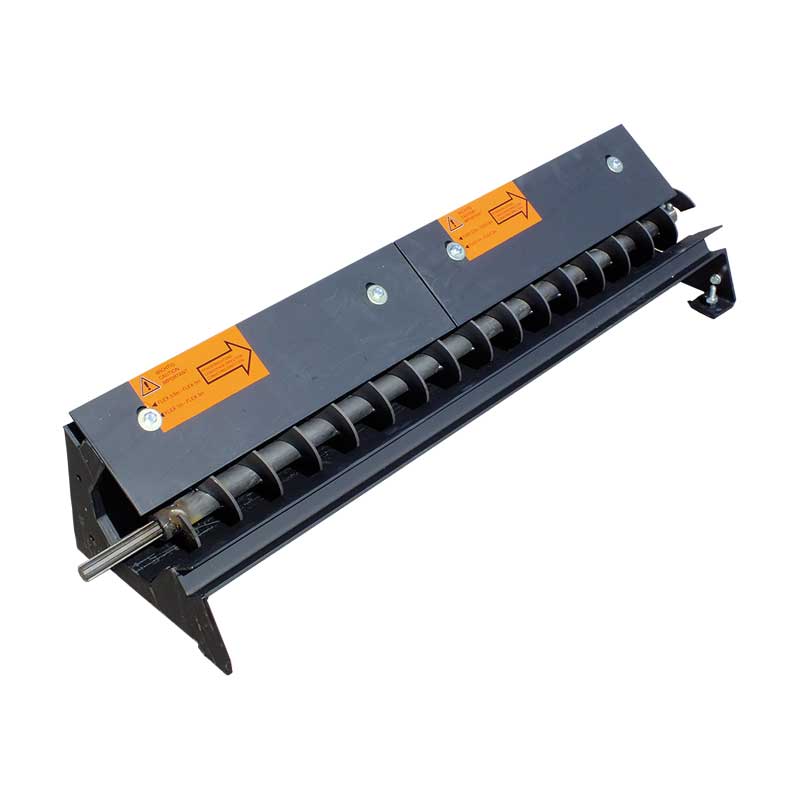

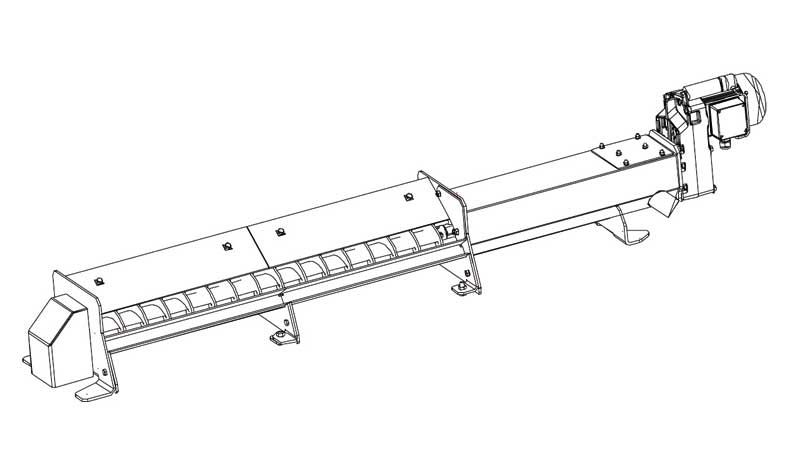

La vis flex est disponible en longueurs de 100, 150, 200, 250, 300, 350, 400, 450 et 500 cm. Attention, cette mesure donne la partie ouverte de la structure : là où la vis est visible. Forcément, la longueur disponible à l'intérieure de la réserve doit être supérieure à cette mesure.
La vis est assemblée avec 4 types d'éléments :

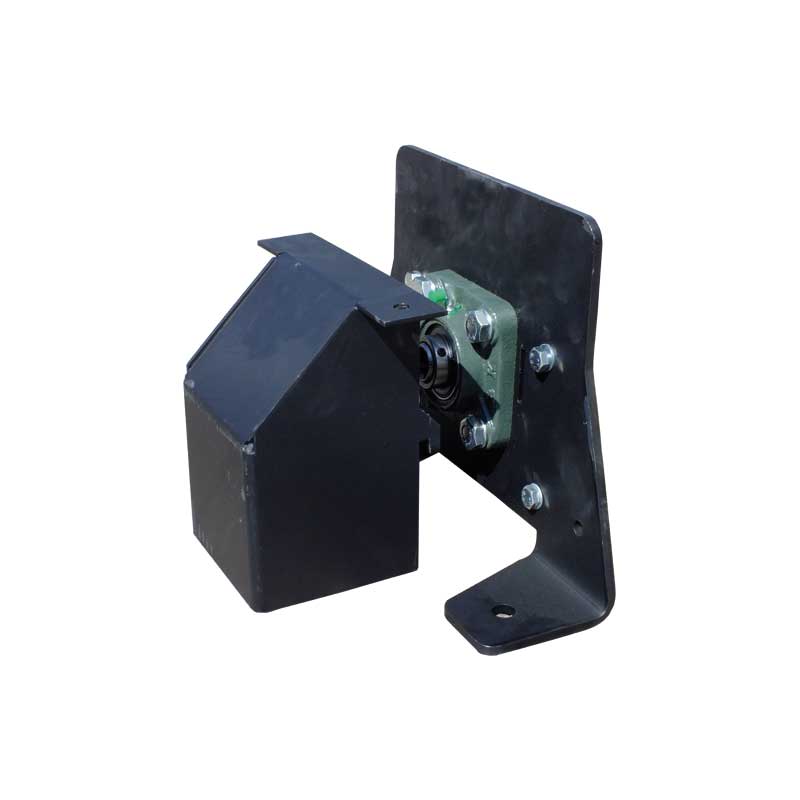

- un support final avec roulement et couvercle de protection.
- des éléments ouverts de 100 ou 150 cm avec gorges pour panneaux inclinés

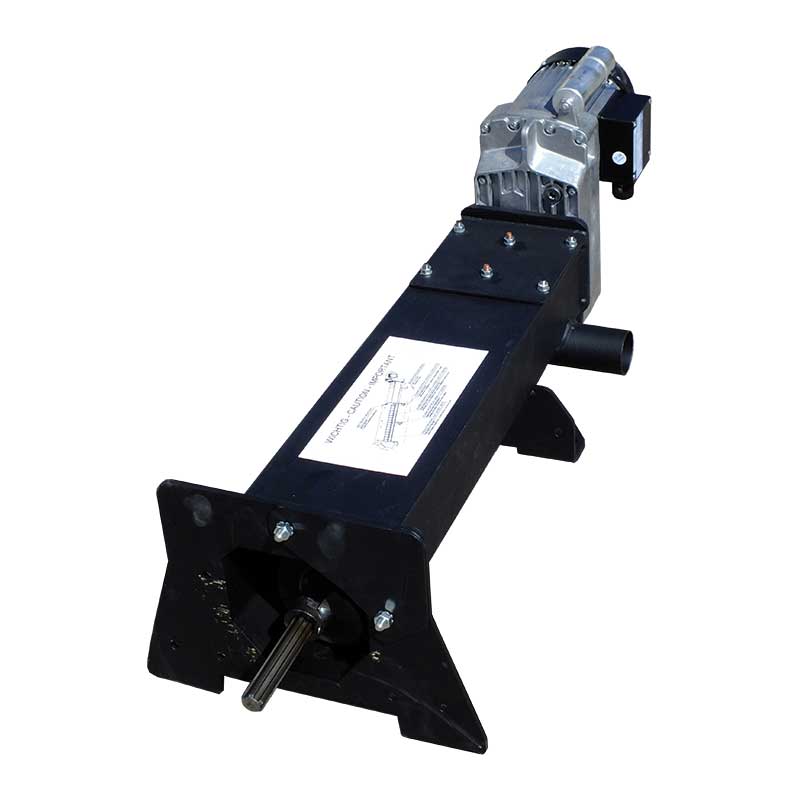

- un élément fermé pour le passage mural, avec moteur et trappe de visite
| POWERCORN | 30 | 50 | 75 | |
| Classe d'efficacité énergétique | A+ | A+ | A+ | |
| Puissance nominale aux végétaux | 25 max | 40 max | 70 max | kW |
| Puissance nominale aux pellets | 7-30 | 12-49 | 22-75 | kW |
| Plage de t° chaudière | 50 à 80 | 50 à 80 | 60 à 80 | °C |
| Volume d'eau | 128 | 147 | 256 | litre |
| Pression de service max. | 3 | 3 | 3 | bar |
| Départ retour | 5/4'' | 5/4'' | 2'' | Ø pouce |
| Gestion du retour avec | V3V | V3V | V3V | |
| Débit min. pompe retour | 2.570 | 4.250 | 8.490 | lit / h |
| Serpentin décharge thermique | 3/4'' | 3/4'' | 3/4'' | Ø pouce |
| Besoin de tirage de cheminée | 0,15 | 0,15 | 0,15 | mbar |
| Tube de fumée | 150 | 150 | 180 | Ø mm |
| Ventillation chaufferie min. | 100 | 100 | 350 | cm² |
| Longueur aspiration max. | 25 | 25 | 25 | m |
| Cendriers | 60+12 | 60+12 | 80+12 | lit |
| Largeur de passage idéale | 110 | 110 | 110 | cm |
| Largeur de passage sans silo | 80 | 80 | 100 | cm |
| Largeur de passage démontée | 75 | 75 | 90 | cm |
| Hauteur local idéale | 225 | 225 | 240 | cm |
| Poids de transport env. | 562 | 667 | 890 | kg |
| Raccordement électrique | 230 / 13 | 230 / 13 | 230 / 13 | V / A |

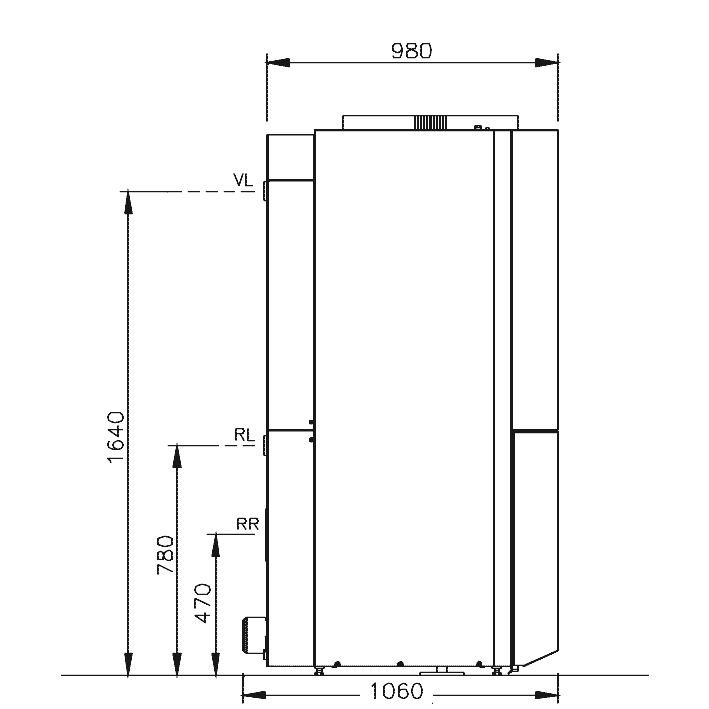

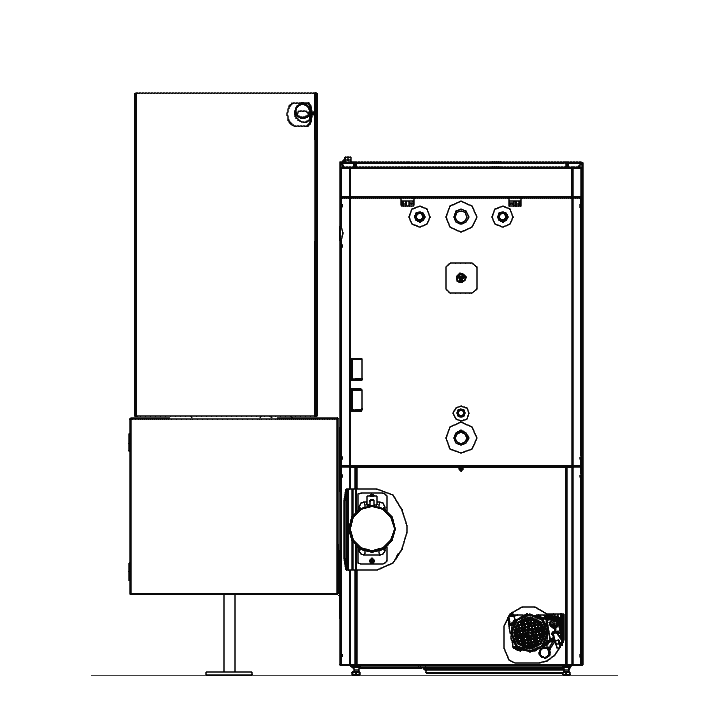

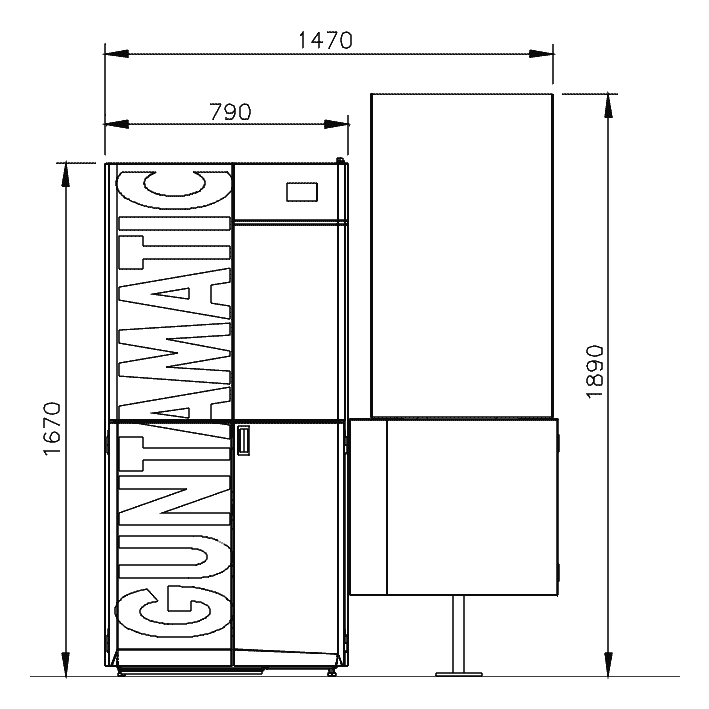

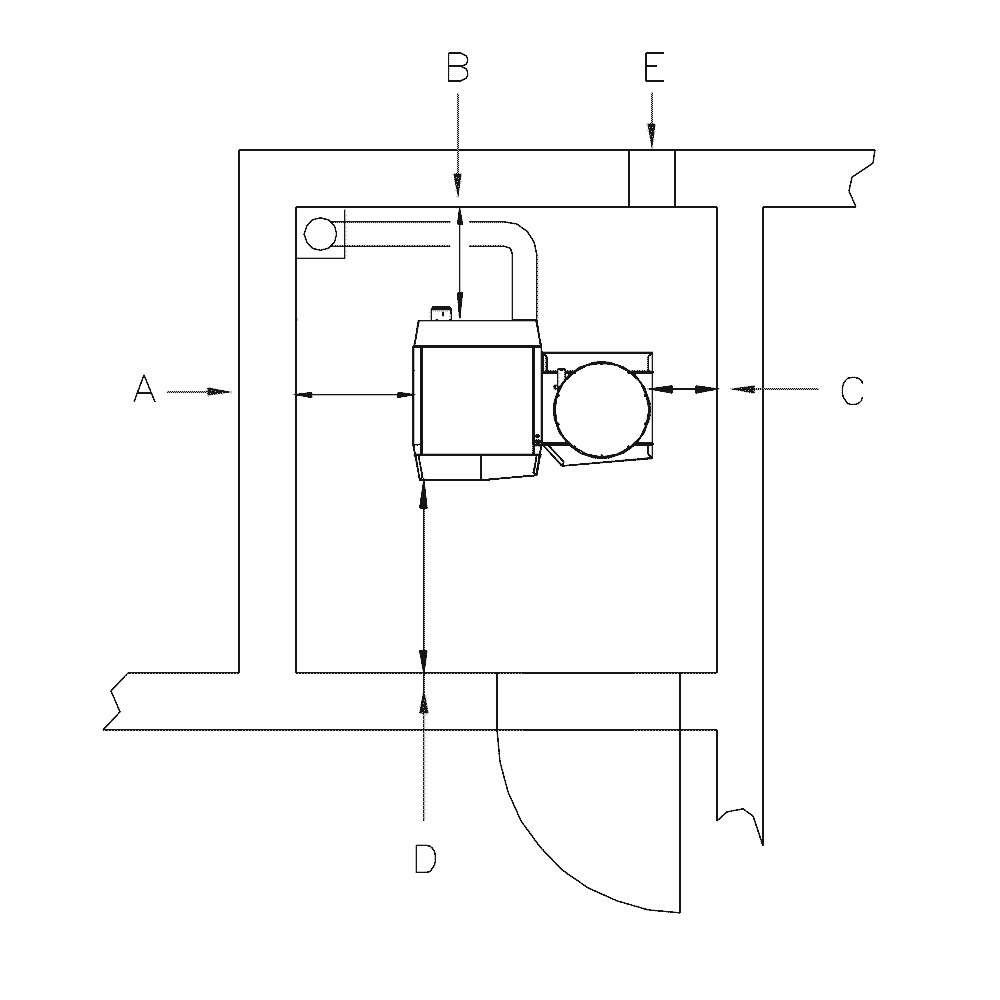

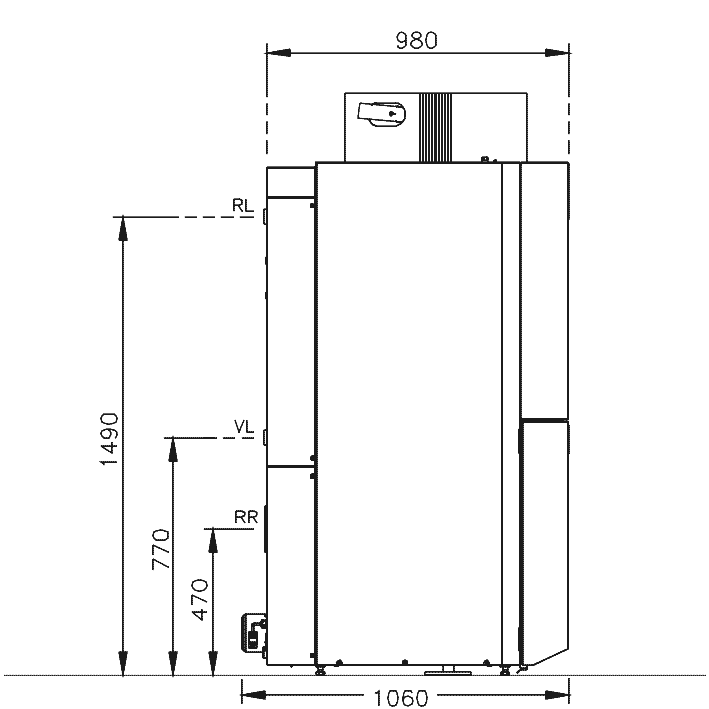

A : distance à gauche : 70 cm
Mini : 40 cm
B : distance à l’arrière : 70 cm
Mini : 50 cm
C : distance à droite : 70 cm
Accès maintenance par la droite
D : distance à l’avant : 100 cm
Mini : 70 cm
E : ventilation : min 100 cm² jusqu'à 50 kW.
Au delà : + 5 cm²/kW
HSP 30-50 kW : idéale 230 cm, mini : 210 cm.
HSP 75 kW : idéale 240 cm, mini : 230 cm.
